Menič napätia 48V 3000VA sínus Victron Energy Multiplus-II GX

Menič napätia 48V 3000VA sínus Victron Energy Multiplus-II GX

Výkonný DC-AC hybridný menič s čisto sínusovým výstupom Victron Energy MultiPlus-II GX s integrovanou nabíjačkou batérií a ultra rýchlym transférovým prepínačom zdroja napájania (batérie/externý AC zdroj)
BoxDostupné : Môže byť u vás 17. – 18. 10.
710,90 €s DPH
Výrobca: Victron Energy
ID: #82636

Popis produktu

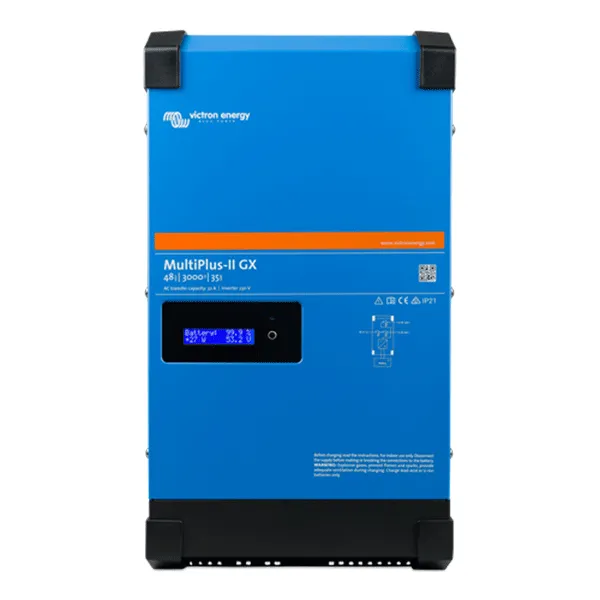

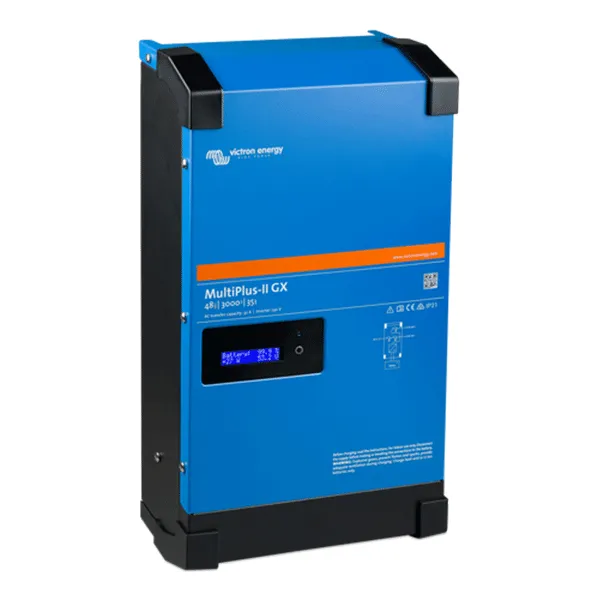

Menič napätia 48V 3000VA Victron Energy MultiPlus-II GX

MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej 2 x 16 znakov. Na displeji sa zobrazí parametre solárneho regulátora a meniča. K rovnakým parametrom možno pristupovať pomocou smartphonu, alebo iného zariadenia podporujúceho Wi-Fi.
Integrované zariadenie GX (obdoba zariadení Venus GX, iba integrované priamo v jednotke) zahŕňa:

  • Rozhranie VE.Can.

  • USB port.

  • Ethernetový port.

  • Port VE.Direct.

Meniče Victron sú štandardne v továrenskom nastavení, ktoré je pre máloktorého používateľa vhodné. Nesprávne nastavenie môže viesť k nefunkčnosti systému až k zničeniu batérií.

Pri kúpe odporúčame obrátiť sa na našu technickú podporu prostredníctvom e-mailu: podpora@ecoprodukt.sk s požiadavkou o profesionálne nastavenie.

Tieto služby pri kúpe u nás poskytujeme zdarma.

MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciu vlastnej spotreby (max. 50A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabránenie nežiaducim dodávkach do distribučnej siete v prípade jej výpadku.

ESS Systémy pre skladovanie energie

MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus-II GX je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. Generátora.
Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčná iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná len z AC zdroja.


Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjanie - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjanie určeného napr. Pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Pri paralelnom zapojení stačí iba jedna jednotka v prevedení GX.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázový prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek sa súhrnným trvalým výstupným výkonom 43,2 kW / 54 kVA a nabíjacím výkonom 630 A. Pri trojfázovom zapojení stačí iba jedna jednotka v prevedení GX.


Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II GX zamedzí preťaženiu výkonovo obmedzeného AC zdroje napr. Prúdovo obmedzené el. prípojky alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky zníži nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhej kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energie z AC zdroja aj z batérie (meniča).


Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II GX môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupu a / alebo AC výstupu. Viac tu v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual



Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Zariadenie GX je v tejto jednotke integrované, takže nie je potreba dokupovať jednotku Venus GX resp. Color Control GX


Technické parametre

  • PowerControl & PowerAssist: Áno

  • Prepínač: 32A

  • Maximálny vstupný prúd AC: 32 A

Menič

  • Rozsah vstupného napätia: 38 - 66 V

  • Výstupné napätie: 230 VAC ± 2%

  • Frekvencia: 50 Hz ± 0,1%

  • Cont. výstupný výkon pri 25°C (3): 3000 VA

  • Cont. výstupný výkon pri 25°C: 2400 W

  • Cont. výstupný výkon pri 40°C: 2200 W

  • Cont. výstupný výkon pri 65°C: 1700 W

  • Maximálny zdanlivý príkon: 2500VA

  • Špičkový výkon: 5500W

  • Maximálna účinnosť: 95%

  • Výkon nulového zaťaženia: 11 W

  • Nulový výkon v režime AES: 7 W

  • Výkon nulového zaťaženia v režime vyhľadávania: 2 W​

Nabíjačka

  • Vstup AC: rozsah vstupného napätia: 187-265 VAC

  • Vstupná frekvencia: 45 - 65 Hz

  • 'Absorpčné' napätie náboja: 57,6 V

  • Napájacie napätie 'plávajúce': 55,2 V

  • Režim skladovania: 52,8 V

  • Maximálny nabíjací prúd akumulátora (4): 35 A

Všeobecné

  • Pomocný výstup: Áno (32 A)

  • Snímač vonkajšieho striedavého prúdu (voliteľný): 50 A

  • Programovateľné relé : Áno

  • Ochrana : a - g

  • Komunikačný port VE.Bus: Pre paralelnú a trojfázovú prevádzku, diaľkového monitorovania a systémovej integrácie

  • Univerzálny com. port: Áno, 2x

  • Zapnutie a vypnutie na diaľku: Áno

  • Rozsah prevádzkových teplôt: -40 až + 65 ° C (chladenie s ventilátorom)

  • Vlhkosť (nekondenzujúca): max. 95%

Skriňa

  • Materiál a farba: oceľ, modrá RAL 5012

  • Krytie: IP21

  • Pripojenie batérie: Skrutky M8

  • 230 V AC pripojenie: Šróbové svorky 13 mm² (6 AWG)

  • Hmotnosť: 26 kg

  • Rozmery: 506 x 275 x 147 mm



Varianty prevádzky MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

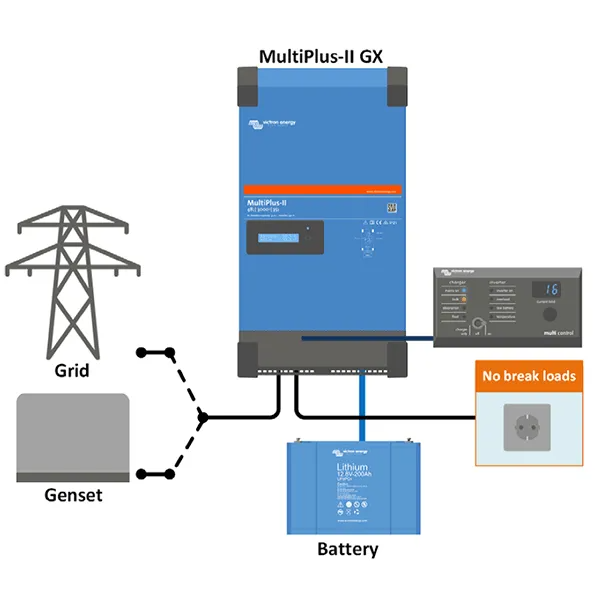

1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC- OUT2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

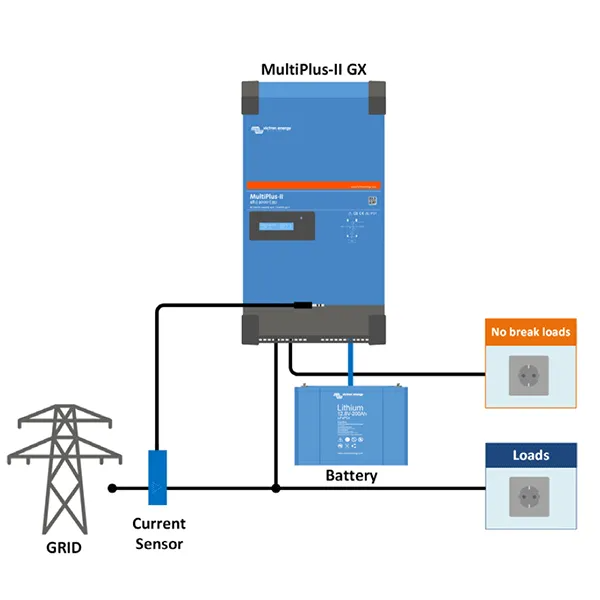

2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použitý prúdové čidlo u AC- OUT2, ktorý je mimo MultiPlus-II GX. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

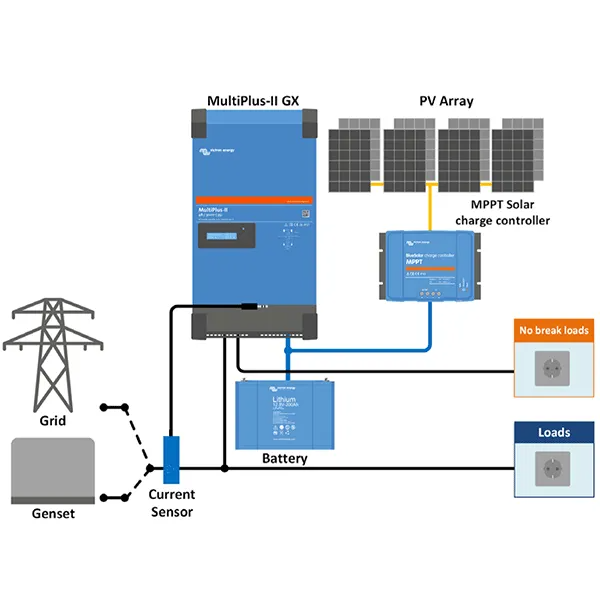

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcie s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového snímača. Nezálohované spotrebiča nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie (cez AC vstup), v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu.

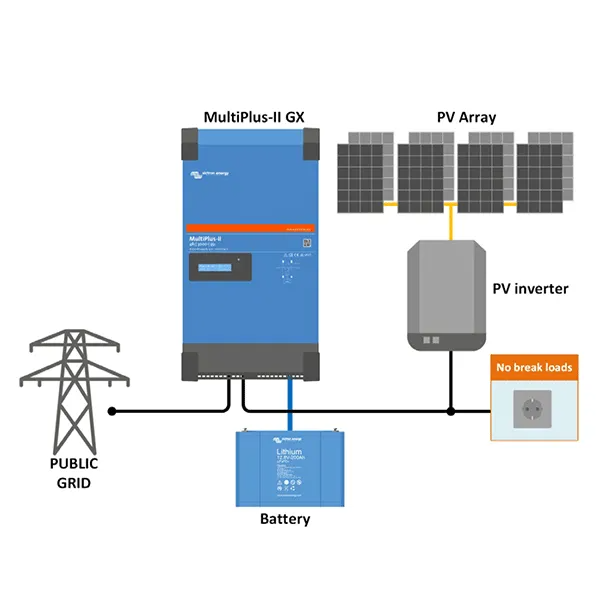

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - AC coupling koncepcie s použitím sieťového FV meniča umiestnenom na AC - OUT1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II GX dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batérie nabitá) výkon sieťového meniča frekvenčne alebo dátovo.



Parametre

Technické parametre

Výrobca Victron Energy
Výrobca Victron Energy
Sínus meniča Čistý
Systémové napätie meniča (V) 48/230 V
Výkon meniča (W) 2400 W
