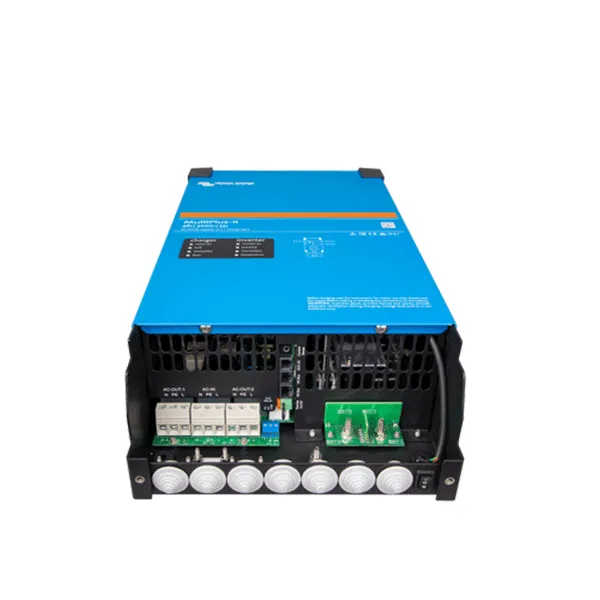

Menič napätia 24V 3000VA sínus Victron Energy Multiplus-II

Menič a nabíjačka Multiplus-II v sebe kombinuje funkcie produktov MultiPlus a MultiGrid.

Má všetky funkcie jednotky MultiPlus a navyše možnosť pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A).

Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosílená ochrana zabránenia nežiadúcim dodávkam do distribučnej siete v prípade jej výpadku.

Meniče Victron sú štandardne v továrenskom nastavení, ktoré je pre máloktorého používateľa vhodné. Nesprávne nastavenie môže viesť k nefunkčnosti systému až k zničeniu batérií.

Pri kúpe odporúčame obrátiť sa na našu technickú podporu prostredníctvom e-mailu: [email protected] s požiadavkou o profesionálne nastavenie.

Tieto služby pri kúpe u nás poskytujeme zdarma.

ESS Systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi, alebo so sieťovými FV meničmi.

Ako už názov napovedá, MultiPlus-II je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

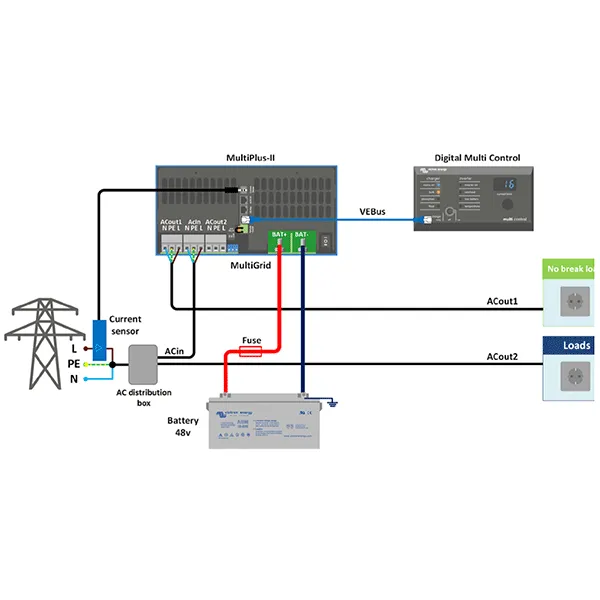

Jeden AC vstup

MultiPlus-II je vybavený jedným AC vstupom pre pripojenie distribučnej siete, alebo napr. generátora. Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete, alebo generátora.

Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a ten bude napájaný len z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie a pridáva štvrtú fázu dobíjanie - udržiavacie nabíjanie.

Okrem tohto, MultiPlus-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázový prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW / 54 kVA a nabíjacím výkonom 630 A.

Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky, alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, v prvom kroku automaticky zníži nabíjací prúd do batérie (PowerControl).

Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a / alebo AC výstupe. Viac nájdete v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne, alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii možnosť monitoringu a konfigurácie systému odkiaľkoľvek na svete: Color Control GX, Venus GX

V kombinácii s ColorControl GX alebo Venus GX zaisťuje počítanie stavu nabitia batérie v percentách (SOC)

Varianty prevádzky

MultiPlus-II ponúka mnoho variánt prevádzky a je schopný ponúknuť riešenie na radu užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

Technické parametre

• PowerControl & PowerAssist: Áno
• Prepínač: 32A
• Maximálny vstupný prúd AC: 32 A


Menič

• Rozsah vstupného napätia: 38 - 66 V
• Výstupné napätie: 230 VAC ± 2%
• Frekvencia: 50 Hz ± 0,1%

• Cont. výstupný výkon pri 25°C (3): 3000 VA

• Cont. výstupný výkon pri 25°C: 2400 W

• Cont. výstupný výkon pri 40°C: 2200 W

• Cont. výstupný výkon pri 65°C: 1700 W

• Maximálny zdanlivý príkon: 2500VA

• Špičkový výkon: 5500W

• Maximálna účinnosť: 95%

• Výkon nulového zaťaženia: 11 W

• Nulový výkon v režime AES: 7 W

• Výkon nulového zaťaženia v režime vyhľadávania: 2 W​


Nabíjačka

• Vstup AC: rozsah vstupného napätia: 187-265 VAC
• Vstupná frekvencia: 45 - 65 Hz
• 'Absorpčné' napätie náboja: 57,6 V

• Napájacie napätie 'plávajúce': 55,2 V

• Režim skladovania: 52,8 V

• Maximálny nabíjací prúd akumulátora (4): 35 A


Všeobecné

• Pomocný výstup: Áno (32 A)
• Snímač vonkajšieho striedavého prúdu (voliteľný): 50 A
• Programovateľné relé : Áno

• Ochrana : a - g

• Komunikačný port VE.Bus: Pre paralelnú a trojfázovú prevádzku, diaľkového monitorovania a systémovej integrácie

• Univerzálny com. port: Áno, 2x

• Zapnutie a vypnutie na diaľku: Áno

• Rozsah prevádzkových teplôt: -40 až + 65 ° C (chladenie s ventilátorom)

• Vlhkosť (nekondenzujúca): max. 95%


Skriňa

• Materiál a farba: oceľ, modrá RAL 5012
• Krytie: IP22
• Pripojenie batérie: Skrutky M8

• 230 V AC pripojenie: Šróbové svorky 13 mm2 (6 AWG)

• Hmotnosť: 18 kg

• Rozmery: 506 x 275 x 147 mm
