Solárny panel 45W 12V polykryštalický Victron Energy BlueSolar series 4a

Špičková európska kvalita

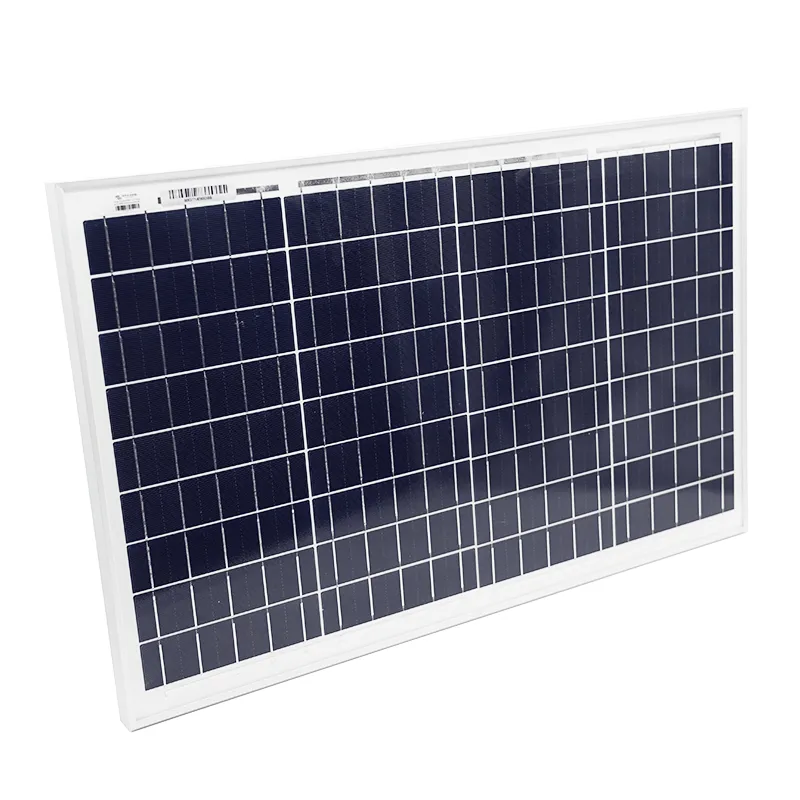

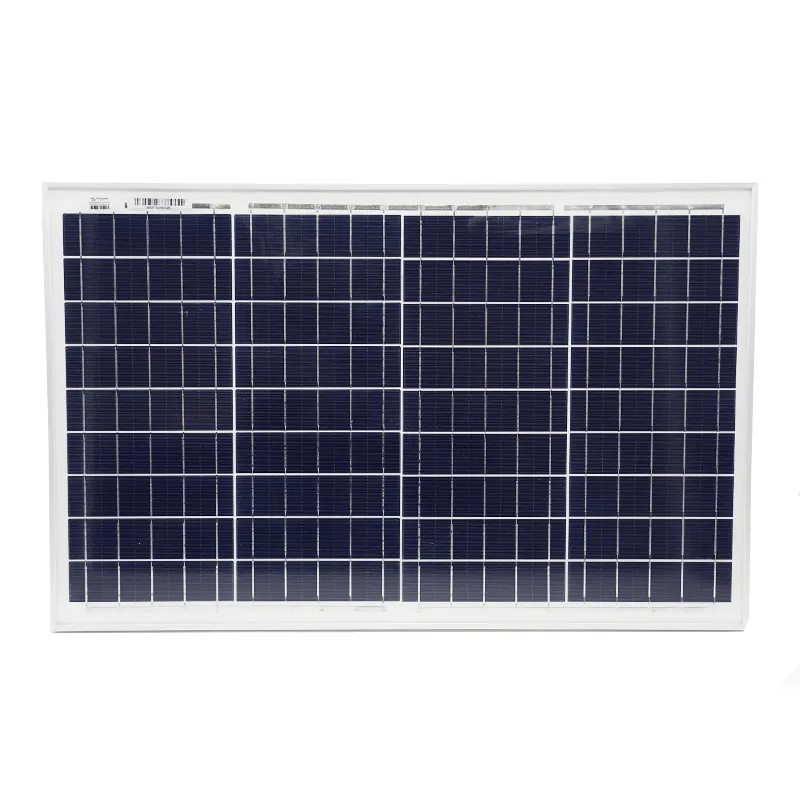

Solárny panel z polykryštalických buniek so špičkovým výkonom 45W pre systém s pracovným napätím 12V s robustným rámom z anodizovaného hliníka.

Nízky súčiniteľ závislosti napätia od teploty zvyšuje účinnosť prevádzky pri vysokých teplotách.

Výhody a vlastnosti

 Uzavretá vodotesná multifunkčná prepojovacia skrinka poskytuje vysokú úroveň bezpečnosti

 Výkonné by-pass diódy obmedzujú pokles výkonu pri zatienení

 Mimoriadny výkon pri slabej intenzite osvetlenia a vysoká citlivosť na svetlo v celom slunečnom spektre

Informácie o montáži

Každý modul je dodávaný s trvalo pripojenou prípojkou. V prípade potreby vám môžeme dodať káble na mieru pre uľahčenie montáže.

V prípade, že je panel vystavený priamemu slnečnému žiareniu, môže jeden individuálny modul generovať jednosmerné napätie vyššie ako 30V. Kontakt s DC napätím 30V , alebo vyšším je potenciálne nebezpečný.

Pozor, panely neodpájajte pod záťažou.

Pri montáži zakryte modul neprehliadnym materiálom, aby nedošlo ku generovaniu elektriny. Používajte iba izolované náradie schválené pre prácu na elektrických inštaláciach. Vždy používajte rovnaký typ modulu v rámci daného fotovoltaického systému.

Rám modulu musí byť riadne uzmenený a uzemňovací vodič musí byť riadne upevnený k rámu modulu, aby bol zaistený dobrý elektrický kontakt. Prierez kábla a kapacitu konektoru musia byť riadne zvolené tak, aby vyhovovali maximálnemu zkratovému prúdu systému, inak sa kábel a konektor za veľkého prúdu bude prehrievať.

Odvzdušňovací otvor musí byť namontovaný smerom dolu a nesmie byť vystavený daždu, preto musí byť rozvodná skryňa pri montáži na vyššej strane modulu.

Umiestnenie panelov

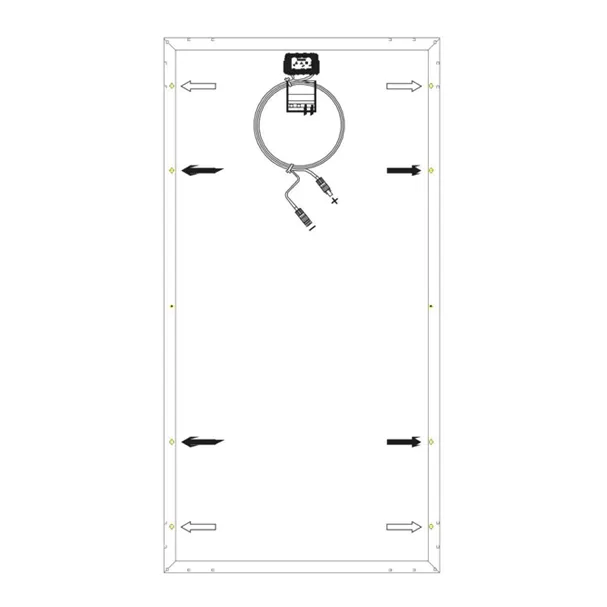

K montáži modulov vyberte vhodné miesto. Moduly musia byť orientované na juh v severných zemepisných šírkach a na sever v južných zemepisných šírkach. Modul by nemal byť nikdy behom dňa zatienený. Pokiaľ sa očakáva nadmerné zaťaženie vetrom, alebo snehom, musí byť použitých všetkých osem montážnych  otvorov.

Pripojenie

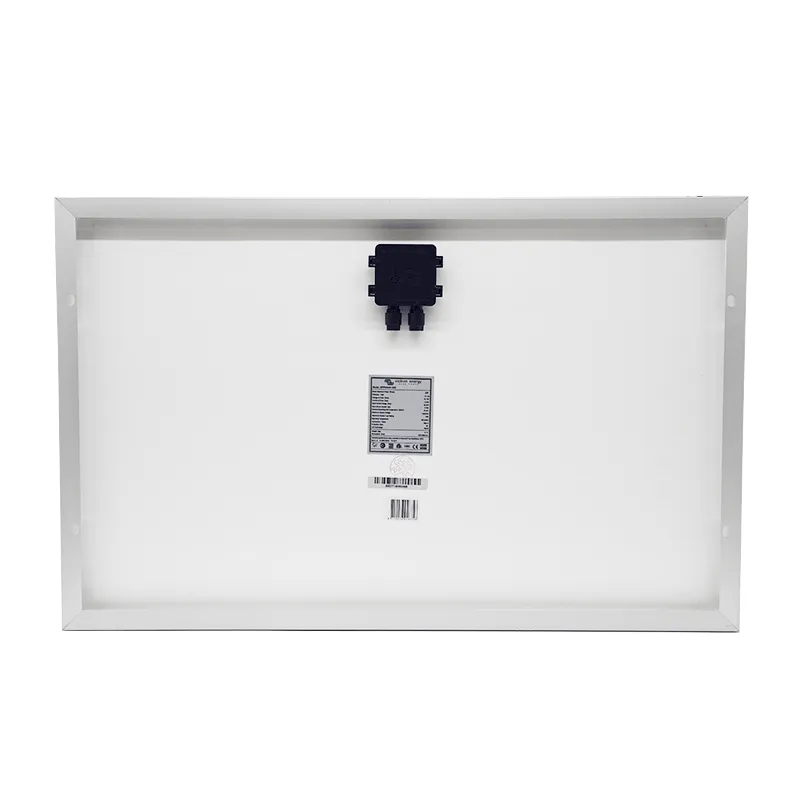

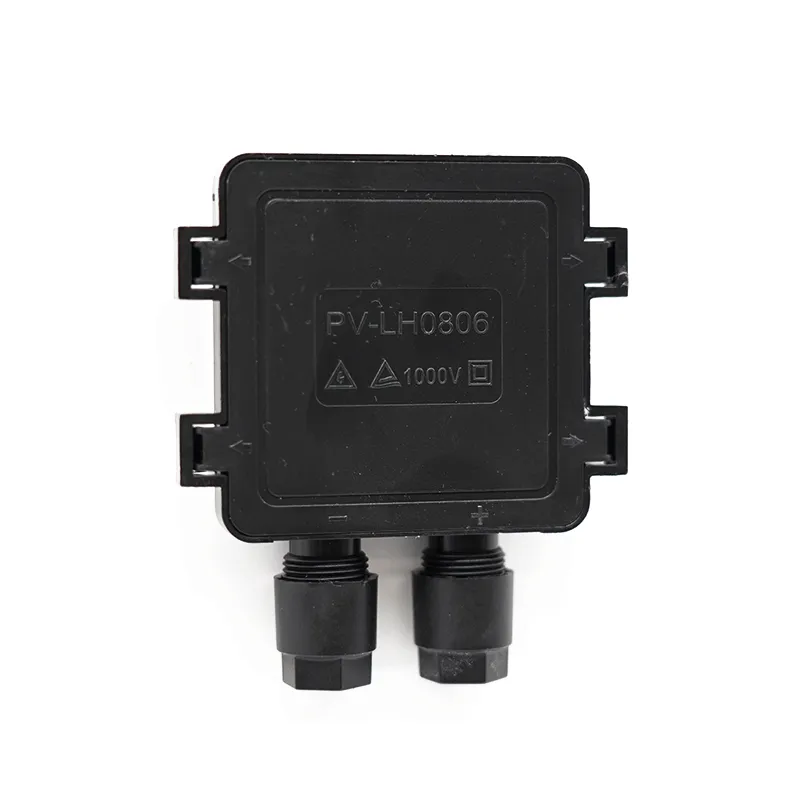

Solárny panel je na zadnej strane vybavený vodotesnou svorkovnicou, do ktorej sa pripoja káble vedúce k solárnemu regulátoru (niesú potrebné MC4 konektory)

Odporúčame

V systémoch s viac ako dvoma modulmi v sérii môže vysoký spätný prúd pretekať bunkami, ktoré sú čiastočne, alebo úplne zatienené, keď je časť modulu zatienená a zvyšok je vystavený slnku.

Tieto prúdy môžu spôsobiť, že sa postihnuté bunky príliš zohrejú a môžu tak modul poškodiť.

Pre ochranu modulu pred tak vysokými spätnými prúdmi sa v module používaja PWM solárny regulátor.

K tomuto panelu odporúčame dokúpiť PWM solárny regulátor Victron Energy LCD a USB 12/24V 5A

Technické parametre

Prevádzkové napätie: 12V
Maximálny výkon (Pmax) 45W
Napätie naprázdno (Voc) 22.90V
Skratový prúd (Isc)  2.55A
Maximálne napätie (Vmp) 19.1V
Maximálny prúd (Imp) 2.36A
Výkonová tolerancia (%): +3%
Maximálne systémové napätie: 1000VDC
