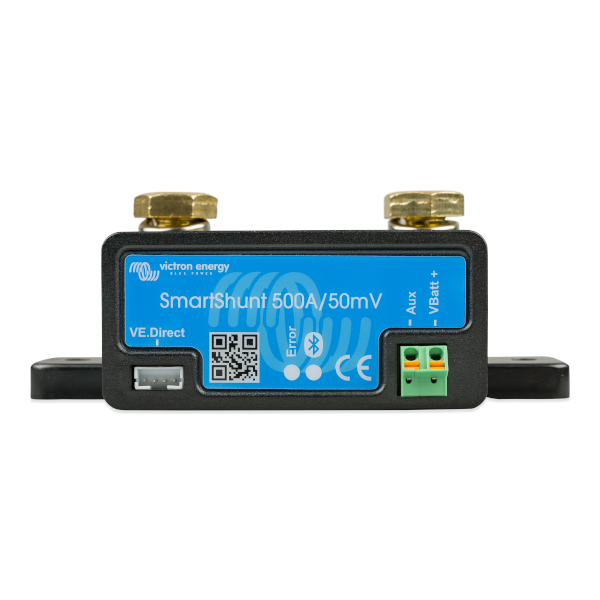

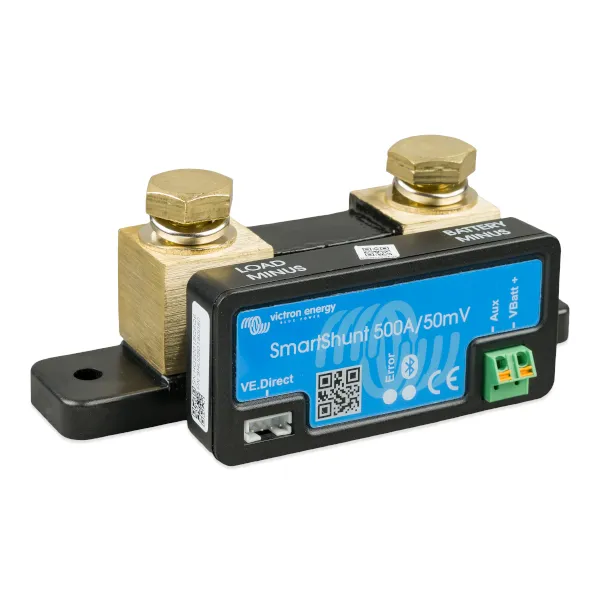

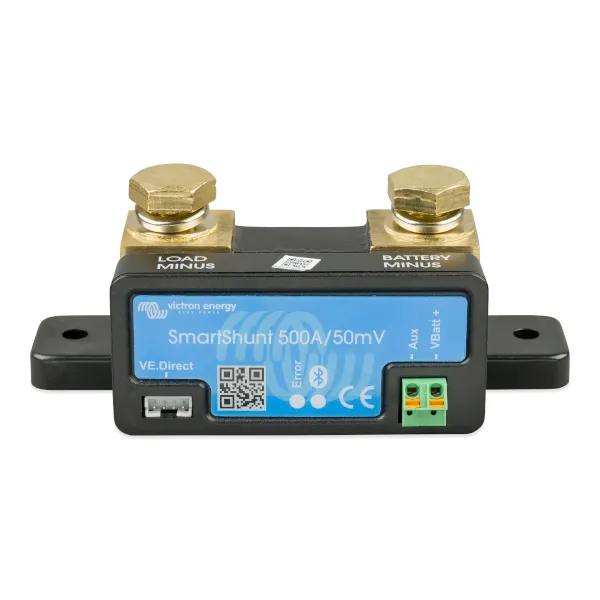

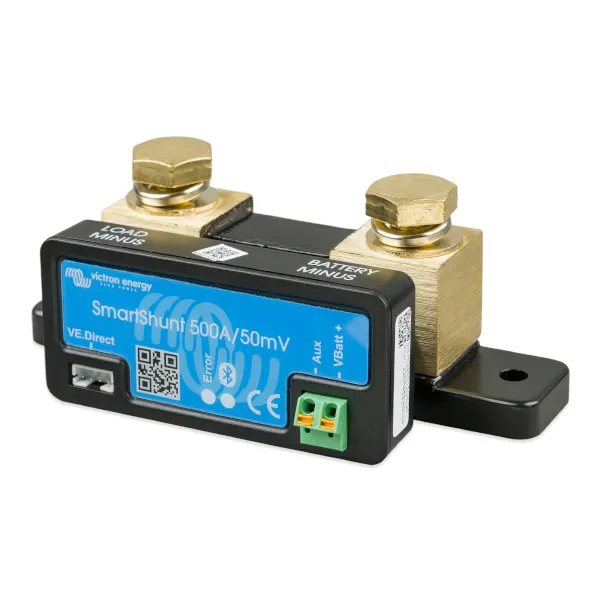

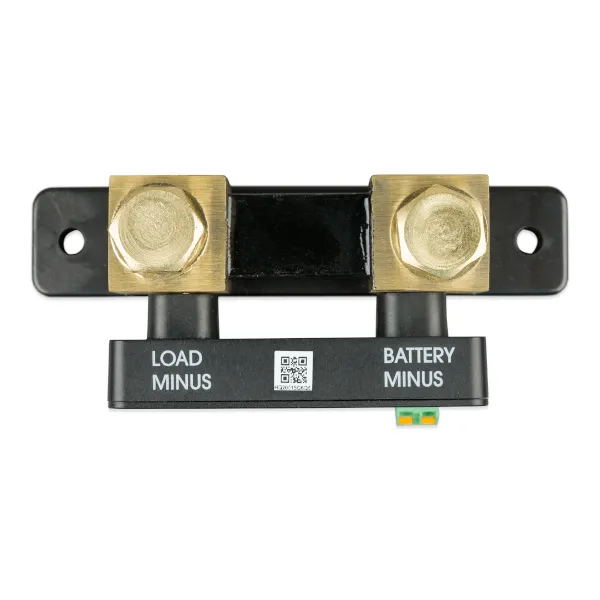

Sledovač stavu SmartShunt 500A Victron Energy
SmartShunt je monitor batérie rovnako ako rad BMV, ale neobsahuje displej. Displejom sa stáva Váš chytrý telefón s aplikáciou VictronConnect. Aplikáciu VictronConnect si môžete zadarmo stiahnuť na Google Play alebo v App Store.
SmartShunt sa pripája cez Bluetooth k aplikácii VictronConnect v smartfóne (alebo tablete) a pohodlne si môžete prečítať všetky sledované parametre batérie, ako je stav nabitia, historické informácie a mnoho ďalšieho.
Alternatívne môže byť SmartShunt pripojený a čítaný zariadením GX. Pripojenie k SmartShunt sa vykonáva pomocou kábla VE.Direct.
SmartShunt je dobrou alternatívou k monitoru batérií BMV, najmä pre systémy, kde je potrebné monitorovanie batérií, ale vyžaduje sa menej kabeláže a nie je požadovaný klasický displej. SmartShunt je vybavený rozhraním Bluetooth, portom VE.Direct pripojením, ktoré možno použiť na sledovanie druhej batérie, na monitorovanie v strednom bode, alebo na pripojenie teplotného senzora.
Rozdiely v porovnaní s batériovým monitorom BMV712: žiadny programovateľný vizuálny a zvukový alarm.
Schéma bežného zapojenia
Schéma zapojenia so zariadením GX
Schéma zapojenia s meraním štartovacej batérie
Schéma zapojenia s teplotným senzorom
Schéma zapojenia s meraním stredného napätia
Technické parametre
Rozsah napájacieho napätia: 6,5 - 70 VDC
Odber prúdu: <1 mA
Rozsah vstupného napätia, pomocná batéria: 6,5 - 70 VDC
Kapacita batérie: 1 - 9999 Ah
Rozsah pracovných teplôt: -40 + 50 ° C
Meria napätie druhej batérie alebo teplotu alebo stred: áno
Rozsah merania teploty: -20 + 50 ° C
VE. Port pre priamu komunikáciu: áno
Rozlíšenie a presnosť
Prúd: ± 0,1A
Napätie: ± 0,01V
Amp hodín: ± 0,1 Ah
Stav nabíjania (0 - 100%): ± 0,1%
Teplota (0 - 50 ° C): ± 1 ° C
Presnosť merania prúdu: ± 0,4%
Offset: menej ako 20/40/80 mA
Presnosť merania napätia: ± 0,3%
Rozmery: 46 x 120 x 54 mm
Hmotnosť: 300g
Kategória ochrany: IP21
Bezpečnosť: EN 60335-1
Emisie / odolnosť: EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3
Káble (sú súčasťou dodávky): Dva káble s poistkou na pripojenie „+“
Parametre
Technické parametre
Výrobca | Victron Energy |
---|---|
Výrobca | Victron Energy |
Váha vr. balenia | 0.3 kg |
