Menič Victron Multiplus 24V 5000VA 120A 100A

Menič Victron Multiplus 24V 5000VA 120A 100A

MultiPlus je výkonný DC-AC hybridný menič/nabíjačka s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batérie/externý AC zdroj).
BoxDostupné : Môže byť u vás 26. – 29. 4.
2 229,00 €s DPH
Výrobca: Victron Energy
ID: #84059

Popis produktu

Menič Victron Multiplus 24V 5000VA 120A 100A

MultiPlus je výkonný DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batérie / externý AC zdroj)

Ako napovedá názov, MultiPlus je kombináciou striedača a nabíjačky v jednom elegantnom balení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Meniče Victron sú štandardne v továrenskom nastavení, ktoré je pre máloktorého používateľa vhodné. Nesprávne nastavenie môže viesť k nefunkčnosti systému až k zničeniu batérií.

Pri kúpe odporúčame obrátiť sa na našu technickú podporu prostredníctvom e-mailu: podpora@ecoprodukt.sk s požiadavkou o profesionálne nastavenie.

Tieto služby pri kúpe u nás poskytujeme zdarma.

  Unikátne vlastnosti funkcie PowerAssist a PowerControl

MultiPlus zamedzí preťaženiu výkonovo obmedzeného striedavého / AC / zdroja prúdu, napríklad ak máte nižší vstupný istič alebo nižší výkon zabudovaného meniča. Ak by malo dôjsť k preťaženiu tohto zdroja prúdu, bude v prvom rade automaticky znížený nabíjací prúd batérie.

V druhom rade potom dochádza k posilneniu výstupného výkonu výkonom odoberaným z batérie alebo verejnej siete. Zariadenie teda dokáže na výstupe kombinovať menovitý výkon meniča s menovitým výkonom záložnej linky, čo je vhodné obzvlášť v ostrovných elektrárňach.

V kombinácii s možnosťou čisto ostrovnej prevádzky až do určitej úrovne výkonu možno PowerAssist výborne využiť pre plynulý prechod z ostrovného, ​​cez kombinovaný až po sieťovú prevádzku bez prerušenia chodu spotrebičov.




  Virtuálne neobmedzený zdroj elektrickej energie vďaka možnosti paralelného zapojenia

Až 6 striedačov radu MultiPlus môže pracovať paralelne a tým podstatne zvýšiť dodávaný výkon. To celé len prepojením káble RJ45 UTP (pozri príslušenstvo) a jednoduchým opätovným nastavením meničov (môže vykonať koncový užívateľ). Je možné realizovať aj trojfázové zapojenie. Napríklad šesť jednotiek 24/5000/120 poskytne výstupný výkon 25 kW / 30 kVA s nabíjacím výkonom 720 A.

Prosíme, prečítajte si pozorne katalógový list a manuál, aby ste vedeli, ktoré modely striedačov a akým spôsobom je možné spojiť paralelne a trojfázovo.

  Jeden AC vstup

MultiPlus je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. Generátora. Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

  Dva AC výstupy

MultiPlus je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia. Napr. v režime UPS MultiPlus prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora. Druhý výstup je funkčná iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a bude napájaná len z AC zdroja (druhý výstup k dispozícii u modelov s výkonom 3kVA a vyššie).

  Štyri fázy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjanie určeného napr. pre štartovacie batérie generátora. Multiplus je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.



  Ostrovný - OFF-GRID režim pre miesta bez pripojenia k distribučnej sieti

MultiPlus je pripojený k batérii a cez AC1 výstup dodáva energiu spotrebičom. Na AC vstup môžeme napojiť generátor, ktorý môže byť štartovaný aj automaticky na základe požiadavky z MultiPlus alebo ručne.

Akonáhle sa naštartuje generátor, MultiPlus dodáva energiu do AC výstupu 1 a 2 a súčasne nabíja batéria spolu so solárnymi panelmi. Akonáhle sa generátor vypne, potom je energia opäť dodávaná z batérie / solárnych panelov. Jednotka má dva výstupy pre záťaž - prvý výstup je funkčný stále, druhý výstup iba keď beží generátor.

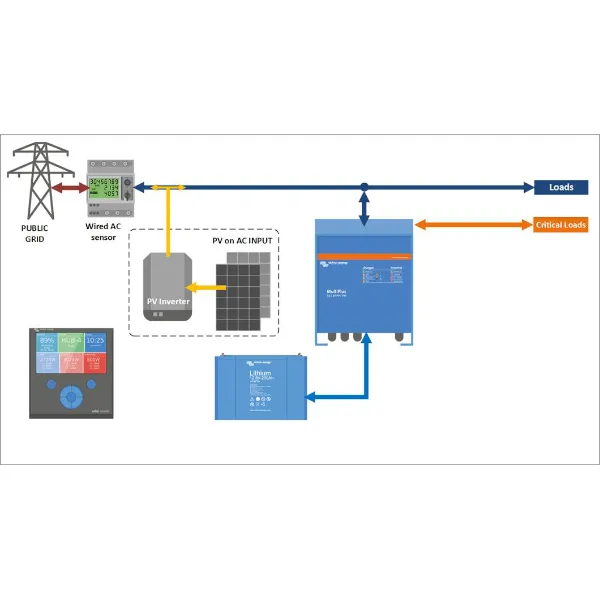

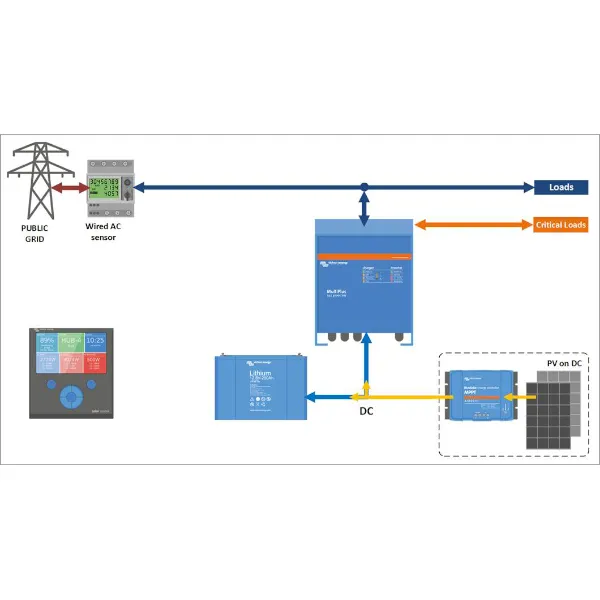

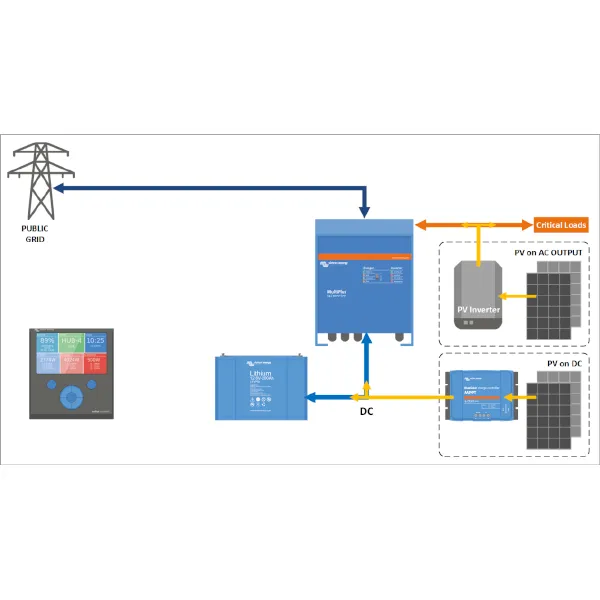

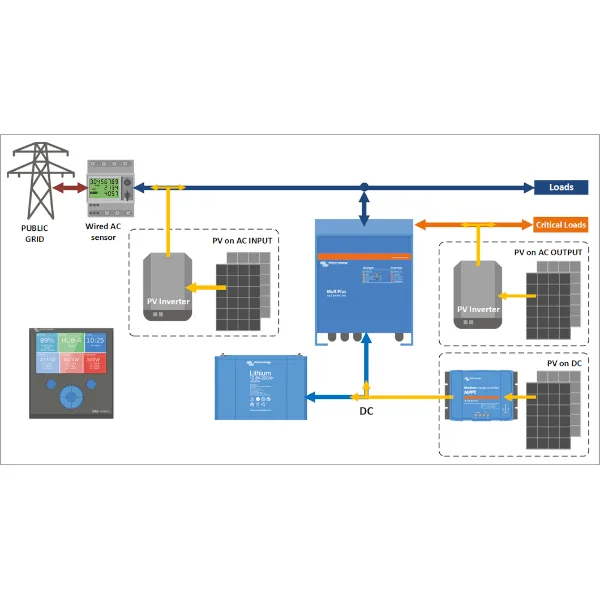

  Hybridný režim ESS - Energy Storage System

Tento režim je len pre fotovoltické inštalácie s dostupnou distribučnou sieťou (DS), požiadavkou na maximálne využitie vyrobenej solárnej energie v kombinácii s bežnou DS a s možnosťou ukladania prebytočnej energie do batérií.

Podrobný manuál k ESS systému nájdete na nasledujúcej odkaze: https://www.victronenergy.com/live/ess:design-installation-manual

  Režim pre mobilné aplikácie - obytné autá, vojenské vozidlá, sanitky

Jednotka MultiPlus sa postará o komplexné riešenie dodávky energie na palube. Akonáhle sa pripojíme k el. prípojke napr. v garáži, jednotka MultiPlus odoberá energiu pre napájanie spotrebičov a súčasne nabíja batériu. Akonáhle odpojíme od prípojky, energia je dodávaná z batérie.

  Technické parametre

Menič

  • Rozsah vstupného napätia: 9,5 - 17V, 19 - 33V, 38 - 66VDC
  • Výstupné napätie: 230 VAC ± 2%
  • Frekvencia: 50 Hz ± 0,1%
  • Trvalý výstupný výkon pri 25 °C: 5000VA
  • Trvalý výstupný výkon pri 25 °C: 4000 W
  • Trvalý výstupný výkon pri 40 °C: 3700 W
  • Trvalý výstupný výkon pri 65 °C: 3000 W
  • Špičkový výkon: 10 000 W
  • Maximálna účinnosť: 94/95%
  • Výkon nulového zaťaženia: 30/35 W
  • Výkon nulového zaťaženia v režime AES: 25/30 W
  • Výkon nulového zaťaženia v režime vyhľadávania: 10/15 W

Nabíjačka

  • Vstup AC
  • Rozsah vstupného napätia: 187 - 265 VAC
  • Vstupná frekvencia: 45 - 65 Hz
  • Účinník: 1
  • „Absorbcia“ nabíjacieho napätia: 14,4 / 28,8 / 57,6VDC
  • „Plávajúce“ nabíjacie napätie: 13,8 / 27,6 / 55,2VDC
  • Režim ukladania: 13,2 / 26,4 / 52,8VDC
  • Nabíjací prúd domácej batérie: 120/70A
  • Nabíjací prúd štartovacej batérie: 4 A (iba pre modely 12 V a 24 V)
  • Senzor teploty batérie: áno

Všeobecne

  • Pomocný výstup: Áno (25A)
  • Programovateľné relé: Áno
  • Komunikačný port VE.Bus: Pre paralelnú a trojfázovú prevádzku, vzdialené monitorovanie a integráciu systému
  • Komunikačný port pre všeobecné účely: Áno
  • Diaľkové zapnutie / vypnutie: Áno
  • Prevádzková teplota rozsah: -40 až + 65 ° C (chladenie pomocou ventilátora)
  • Vlhkosť (nekondenzujúca): maximálne 95%
  • Materiál a farba: hliník (modrá RAL 5012)
  • Kategória ochrany: IP 21
  • Pripojenie na batériu: Štyri skrutky M8 (2 plus a 2 mínus pripojenie)
  • 230 V AC pripojenie: Skrutkové svorky 13 mm2 (6 AWG)
  • Hmotnosť: 30 kg
  • Rozmery (V x Š x H): 444x328x240mm



Parametre

Technické parametre

Výrobca Victron Energy
Sínus meniča Čistý
Výrobca Victron Energy
Systémové napätie meniča (V) 24/230 V
Výkon meniča (W) 4000 W
