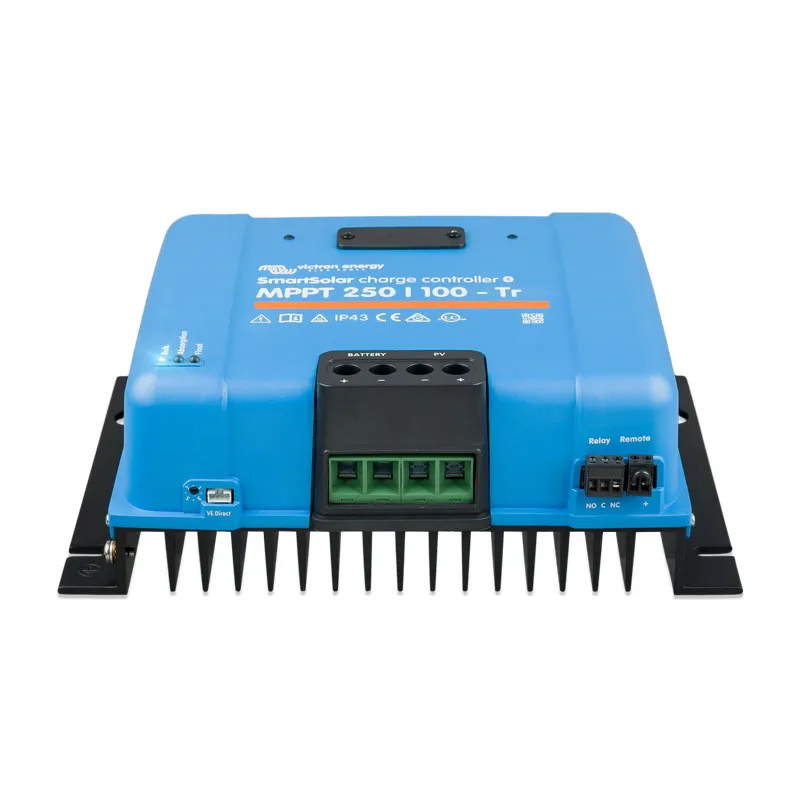

MPPT regulátor nabíjania Victron Energy SmartSolar 250/100-Tr

Adaptívne trojstupňové nabíjanie

1. rýchle nabíjanie (Bulk)
2. absorpčné (Absorption)
3. udržiavacie (Float)

Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.

Maximálny povolený výkon panela u 12 V systémov je 1450 Wp, u 24 V systémov 2900 Wp a u 48V systémov 5800Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

Zabudovaná ochrana

Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu. Regulátor obsahuje vnútornú teplotný senzor pre správnu úpravu nabíjacieho napätia.

Svetelná LED indikácia

• Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu
• Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie
• Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.


Ďalšie vlastnosti

• Rozšírená elektronická ochrana. Ochrana proti prehriatiu, ochrana proti skratu a prepólovaniu FV panelov.
• Automatická detekcia systémového napätia 12, 24 alebo 48 V na strane batérií. Pri montáži preto vždy najskôr pripojte batériu a až následne panely.
• Vnútorný teplotný senzor pre teplotnú a napäťovú kompenzáciu nabíjacieho napätia.


SmartSolar zásuvný displej (nie je súčasťou balenia)

Je možné dokúpiť si ako príslušenstvo prídavný SmartSolar zásuvný displej. Displej sa zasunie do konektora na čelnej strane regulátora a umožní Vám vizualizovať všetky prevádzkové stavy a vykonávať nastavenie parametrov.

Parametre

• Pracovné napätie na batérii: 12,24  alebo 48 V (automatické prispôsobenie)
• Maximálny vstupný skratový prúd FV: 70A
• Maximálny výkon FV poľa pri 12 V: 1450 W
• Maximálny výkon FV poľa pri 24 V: 2900 W
• Maximálny výkon FV poľa pri 48 V: 5800 W
• Maximálne napätie FV poľa naprázdno: 250 V (250V je absolútne maximum pri nízkych teplotách, pri bežnej prevádzke doporučujeme maximálne 245V)
• Maximálna účinnosť: 99%
• Spotreba energie: <35 mA pri 12V, 20mA pri 48V
• Absorpčná napätie: továrni nastavené 14,4 V / 28,8 / 57,6 V
• Udržiavacia napätie: továrni nastavené 13,8 V / 27,6 / 55,2V
• Nabíjací algoritmus: adaptívne viacstupňový
• Teplotná kompenzácia nabíjacieho napätia: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), - 64 mV / ° C (48 V)
• Rozsah pracovných teplôt: - 30 až + 60°C (plný výstupný výkon do 40°C)
• Vlhkosť: 95%, nekondenzujúca
• Farba: modrá (RAL 5012)
• Svorkovnice: 35 mm2
• Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)
• Hmotnosť: 4,5 kg
• Rozmery: 216 x 295 x 103 mm (výška x dĺžka x hĺbka)
