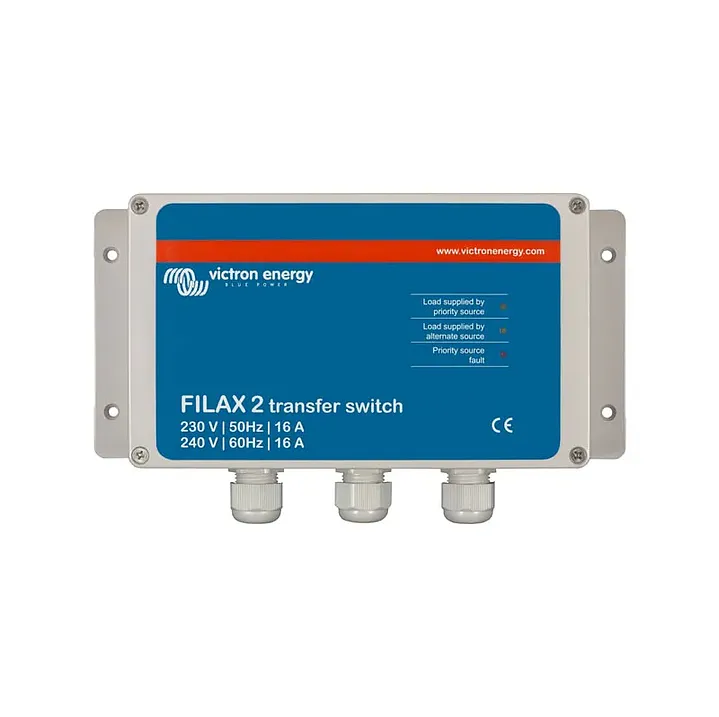

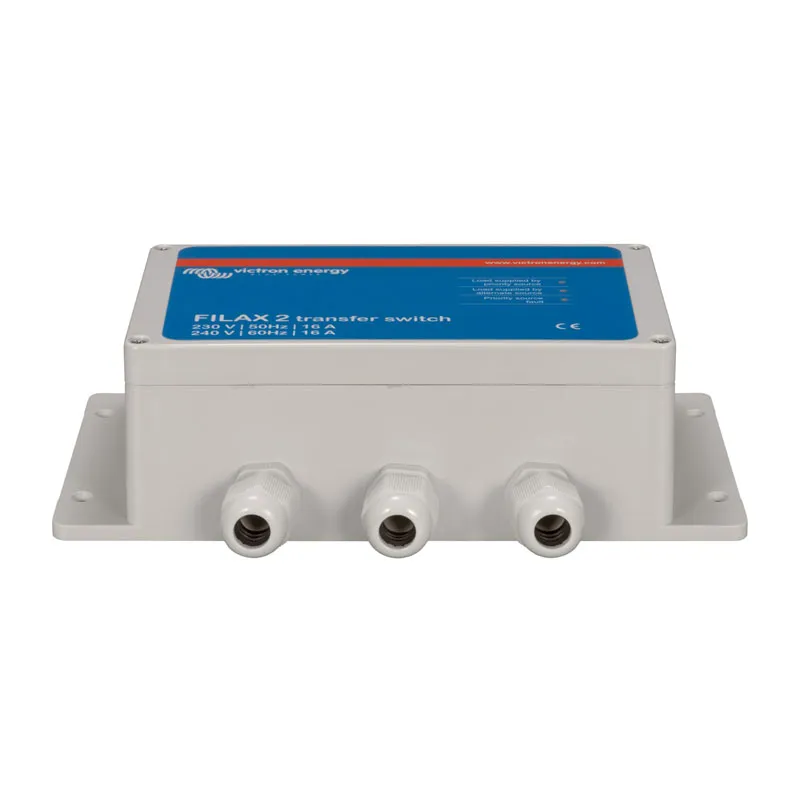

Prepínač napájania Filax-2 230V/50Hz - 240V/60Hz

Prepínač Filax bol vyvinutý pre prepínanie napájania citlivých prístrojov ako napr. počítače, priemyselné riadiace systémy alebo modernú audiovizuálnu a zábavnú techniku z prioritného AC zdroja na druhý alternatívny zdroj.

Typickým prioritným zdrojom je el. rozvodná sieť, generátor alebo iný zdroj napr. miestne el. prípojka napr. v prístave alebo v kempe. Typickým alternatívnym zdrojom je DC-AC striedač (invertor).

Z dôvodu veľmi vysokej rýchlosti prepnutia, ktorá je nižšia ako 20 milisekúnd, budú citlivé prístroje a zariadenia pokračovať v činnosti bez prerušenia. Filax nie je určený pre neprerušiteľné napájanie veľkých domácich spotrebičov, ako sú napr. práčky alebo elektrické motory z dôvodu príliš veľkých nábehových prúdov.

Možnosť nastavenia pracovnej frekvencie 50 alebo 60 Hz pomocou prepoja (jumpera).

Prepnutie z prioritného na alternatívny AC zdroj dôjde ak klesne napätie prioritného zdroja pod hodnotu 180 V alebo klesne frekvencia prioritného zdroja pod hodnotu 45 Hz (46 Hz) alebo naopak nad hodnotu 60 Hz (68 Hz). Spätné prepnutie na prioritné zdroj prebehne najskôr za 30 sekúnd. Ak sa parametre dostanú späť do prijateľných hodnôt, čo je napätie minimálne 188 V, minimálna frekvencia 47 Hz (52 Hz) alebo 56 Hz (63 Hz). Hodnoty v zátvorkách platia pre frekvenciu 60 Hz.

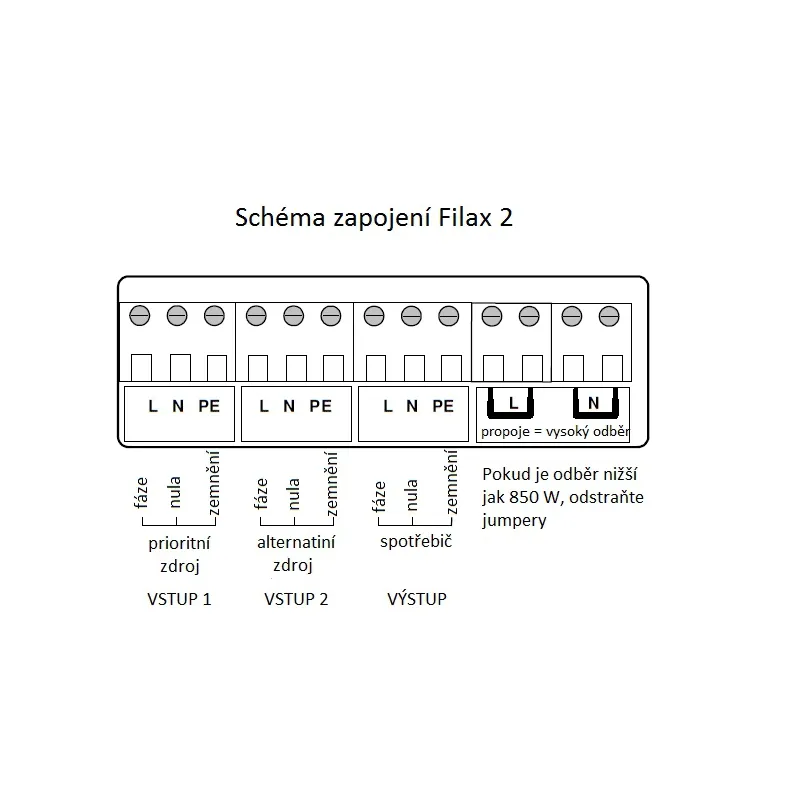

Inštaluje sa na suché a dobre vetrané miesto. Vstupy musia byť chránené proti prúdom presahujúcim 16 A. Ak je súhrnný odber spotrebičov menší ako 850 W, odstraňujú sa zo zariadenia Filax manuálne prepoje (jumpery).

Informácie a parametre

• Maximálny prepínaný prúd: 16 A
• Spodná hodnota napätia prioritného zdroje pre jeho prepnutie: 180 V
• Spodná hodnoty napätia prioritného zdroje pre jeho spätné zapojenie: 188 V
• Spodná hodnota frekvencie prioritného zdroje pre jeho prepnutie: 45 (46) Hz
• Spodná hodnota frekvencie prioritného zdroje pre jeho spätné zapojenie: 47 (52) Hz
• Horná hodnota frekvencie prioritného zdroje pre jeho prepnutie: 60 (68) Hz
• Horná hodnota frekvencie prioritného zdroje pre jeho spätné zapojenie: 56 (63) Hz
• Maximálne kontinuálne napätie prioritného zdroja: 260 V
• Maximálna dĺžka prepínacieho času (obojsmerne): 16 ms
• Minimálne časové oneskorenie spätného prepnutie z alternatívneho zdroja na prioritné: 30 s
• Rozsah pracovných teplôt: od -20 do + 50 ° C
• Maximálna prípustná vlhkosť (nekondenzujúca): 95%
• Indikácia napájania z prioritného zdroja: žltá LED dióda
• Indikácia napájania s alternatívneho zdroja: žltá LED dióda
• Indikácia porucha alebo zlyhanie prioritného zdroje: červená LED dióda
• Materiál krytu: termoplast (ABS)
• Farba krytu: RAL7035
• Stupeň krytia: IP65
• Hmotnosť: 0,8 kg
• Rozmery (dĺžka x šírka x výška): 120 x 255 x 75 mm
