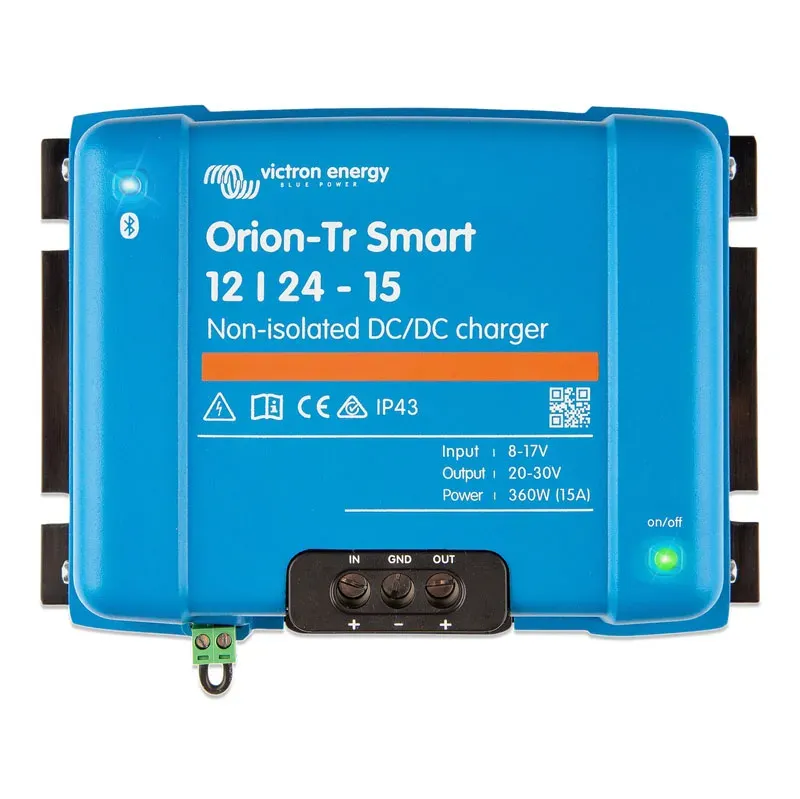

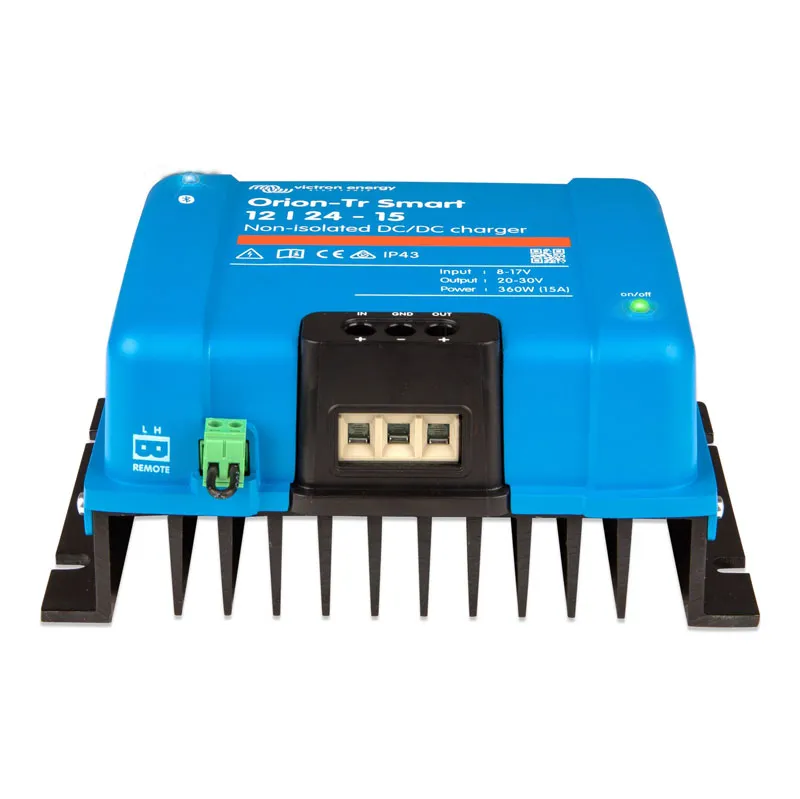

Nabíjačka batérii Victron Orion-Tr Smart DC-DC 12/24-15A (360W) neizolovaná

Nabíjačky Orion Smart DC-DC možno použiť ako napájací zdroj alebo ako nabíjačku batérií. Správnym nabíjaním batérie v režime nabíjačky zvýši algoritmus trojfázového nabíjania životnosť batérie. Najmä v prípade vozidiel s inteligentným alternátorom alebo s poklesom napätia spôsobeným dlhými káblami je nevyhnutné riadené nabíjanie. Riadené nabíjania bude tiež chrániť alternátor v lítiových systémoch, kde priame nabíjanie môže alternátor preťažiť kvôli nízkej impedancii lítiové batérie.

V režime pevného výstupu zostane výstupné napätie stabilné nezávisle na pôsobiace záťaže alebo meniacim sa vstupnom napätí (v špecifikovanom rozsahu). Nabíjačku Orion Smart DC-DC je možné nastaviť tak, aby dodávala energiu len za chodu motora. To je možné vďaka vstavanej detekcii vypnutia motora. To tiež zabraňuje príliš nízkemu napätiu vo vozidle.

Nie je nutné zasahovať do systému vozidla, inštalovať samostatný snímač chodu motora alebo zasahovať do systému zbernice CAN. Okrem tejto detekcie možno nabíjačku Orion Smart DC-DC aktivovať aj pomocou funkcie núteného nabíjania, napr. pripojením ku spínaču zapaľovania. Nabíjačka Orion-Tr Smart DC-DC je úplne programovateľná pomocou aplikácie VictronConnect.

  Kompatibilita s inteligentnými alternátormi

Výrobcovia vozidiel teraz zavádzajú inteligentné alternátory riadené riadiacou jednotkou motora (ECU (Engine Control Unit)), ktoré zvyšujú účinnosť paliva a znižujú emisie. Inteligentné alternátory dodávajú premenné výstupné napätie a vypnú sa, ak nie sú potrebné.
Menič má mechanizmus detekcie chodu motora. Tým sa zabráni tomu, aby menič vybil štartovaciu batériu, keď alternátor nedodáva energiu. Ďalšie podrobnosti nájdete v Manuáli.

  Oddelenie štartovacej a servisnej batérie

Nabíjačka oddeľuje štartovaciu batériu od servisnej batérie, keď motor nebeží

  Rozsiahla elektronická ochrana

• Ochrana proti prehriatiu a zníženie výkonu pri vysokej teplote
• Ochrana proti preťaženiu
• Ochrana proti skratu
• Ochrana pred prehriatím konektora

  Adaptívne trojfázové nabíjanie

Nabíjačka Orion-Tr Smart izolovaná DC-DC je konfigurovaná na trojfázový proces nabíjania:
Rýchle - Absorpčné - Udržiavacie nabíjanie

Rýchle nabíjanie
Počas tejto fázy regulátor dodáva najväčšie možné množstvo nabíjacieho prúdu, aby došlo k rýchlemu dobitiu batérií.

Absorpcia

Keď napätie batérie dosiahne nastaveného absorpčného napätia, regulátor sa prepne do režimu konštantného napätia. U olovených batérií je dôležité, keď je batéria vybitá len slabo, aby bol čas absorpcie krátky, aby nedošlo k prebitiu batérie. Po silnom vybití je doba absorpcie automaticky zvýšená, aby bolo zabezpečené úplné dobitie batérie. Pre lítiové batérie je doba absorpcie pevná, 2 hodiny. Možno nastaviť pevný alebo adaptívny režim batérie.

Udržiavanie

Počas tejto fázy je na batérii nastavené udržiavacie napätie tak, aby batéria bola udržiavaná v stave plného nabitia. Keď napätie batérie podstatne klesne pod túto úroveň, napríklad kvôli veľkej záťaži, aspoň na 1 minútu sa spustí nový nabíjací cyklus.

  Flexibilný algoritmus nabíjania

Programovateľný algoritmus nabíjania a osem predprogramovaných algoritmov. Konfigurovateľný pomocou VictronConnect.

  Adaptívna doba absorpcie

Automaticky vypočíta správnu dobu absorpcie. Konfigurovateľná pomocou VictronConnect.

  Konfigurácia a monitorovanie

Vstavané rozhranie Bluetooth Smart: bezdrôtové riešenie pre nastavenie, monitorovanie a aktualizáciu regulátora pomocou chytrých telefónov Apple a Android, tabletov alebo iných zariadení. S aplikáciou VictronConnect možné upraviť niekoľko parametrov.

Aplikáciu VictronConnect si môžete stiahnuť tu: https://www.victronenergy.nl/support-and-downloads/software

Použite návod - VictronConnect - pre čo najlepšie využitie aplikácie VictronConnect, keď je pripojená k Orion Smart: https://www.victronenergy.com/live/victronconnect:start

  Blokovanie vstupného napätia

Vypnutie, ak vstupné napätie klesne pod blokovaciu hodnotu, a reštartovanie, keď sa vstupné napätie zvýši nad reštartovaciu hodnotu. Konfigurovateľná pomocou VictronConnect.

  Vzdialené zapnutie / vypnutie

Pomocou funkcie diaľkového ovládania povoľte a deaktivujte menič vzdialene pomocou konektora diaľkového zapnutia / vypnutia alebo pomocou aplikácie VictronConnect. Typické prípady použitia zahŕňajú pevne zapojený spínač s automatickým ovládaním a automatické ovládanie napríklad systémom správy batérií. Ak mínus prevádzkovej batérie nie je na rovnakom potenciály ako mínus alternátora alebo štartovacia batéria, je nutný izolovaný kábel diaľkového zapnutia / vypnutia medzi BMS (systémom správy batérií) a portom zapnutie / vypnutie, pozri kapitolu 4.4 v manuáli.

  Technické parametre

• Rozsah vstupného napätia: 10 – 17 V
• Vypnutie pri napätí nižšom ako: 7 V
• Reštartovania pri napätí nižšom ako: 7,5 V
• Menovité výstupné napätie: 24,2 V
• Rozsah nastavenia výstupného napätia: 20 – 30 V
• Tolerancia výstupného napätia: +/- 0,2 V
• Výstupné hluk: 2 mV rms
• Nepretržitý výstupný prúd pri menovitom výstupnom napätí a teplote 40 ° C: 15 A
• Maximálny výstupný prúd (10 s) pri menovitom výstupnom napätí mínus 20%: 25 A
• Výstupný prúd skratu: 40 A
• Nepretržitý výstupný výkon pri 25°C: 430 W
• Nepretržitý výstupný výkon pri 40°C: 360 W
• Účinnosť: 88 %
• Prúd bez záťaže: < 100 mA
• Galvanická izolácia: 200 V DC mezi vstupem, výstupem a pouzdrem
• Prevádzkový rozsah teplôt: -20 až do +55 °C (znižuje sa o 3% na každý ° C nad 40°C)
• Vlhkosť: Max. 95% nekondenzujúca
• Pripojenie DC: Skrutkové svorky
• Maximálna prierez kábla: 16 mm² (AWG6)
• Hmotnosť: 1,8 kg
• Rozmery (VxŠxH): 130 x 186 x 70 mm
• Štandardy: EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2, ECE R10-5

  Kompletný český návod na použitie a inštaláciu si môžete stiahnuť
