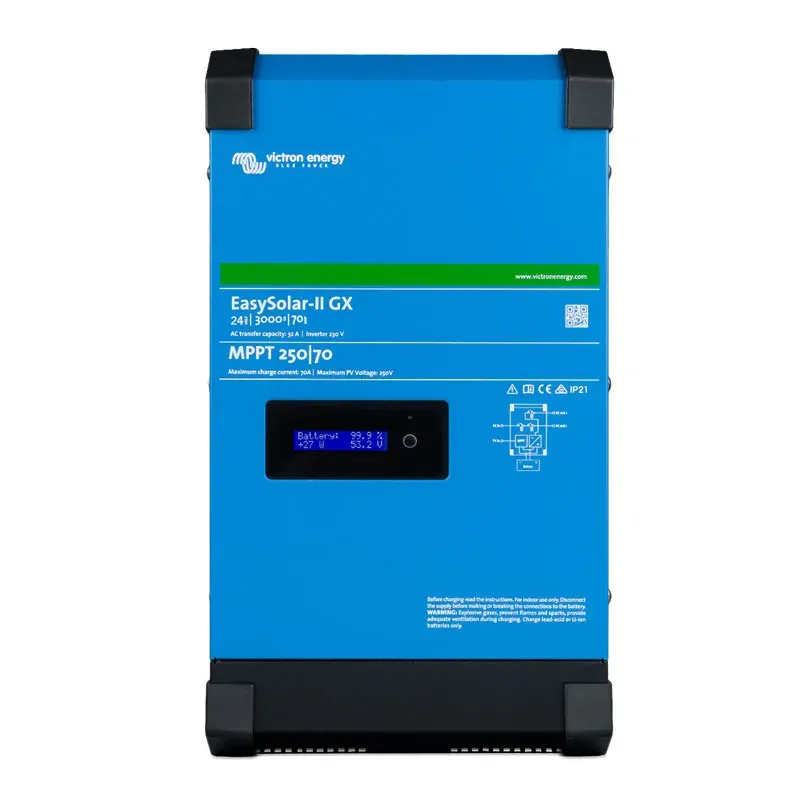

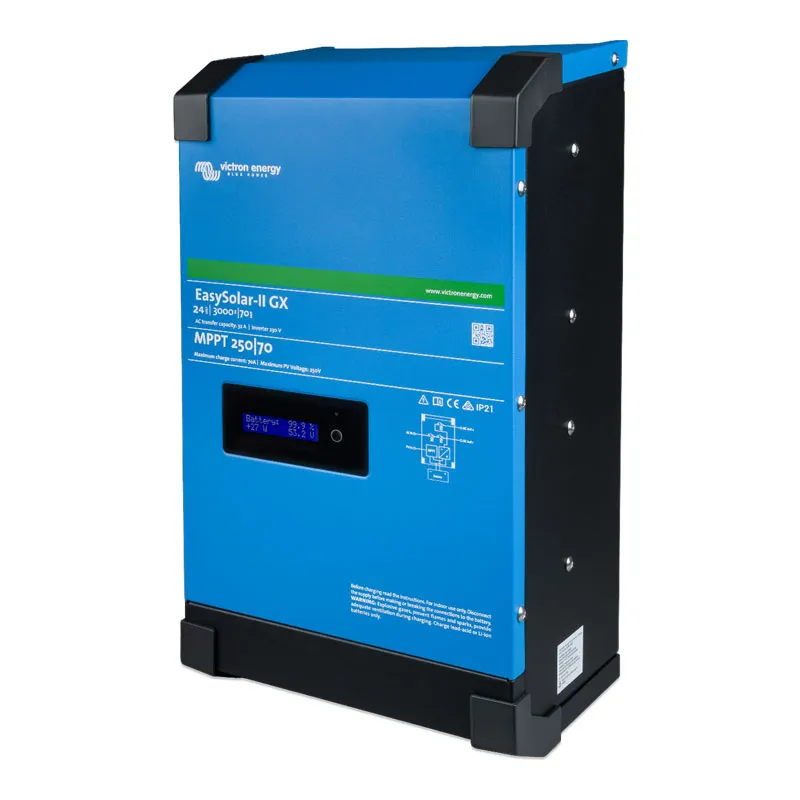

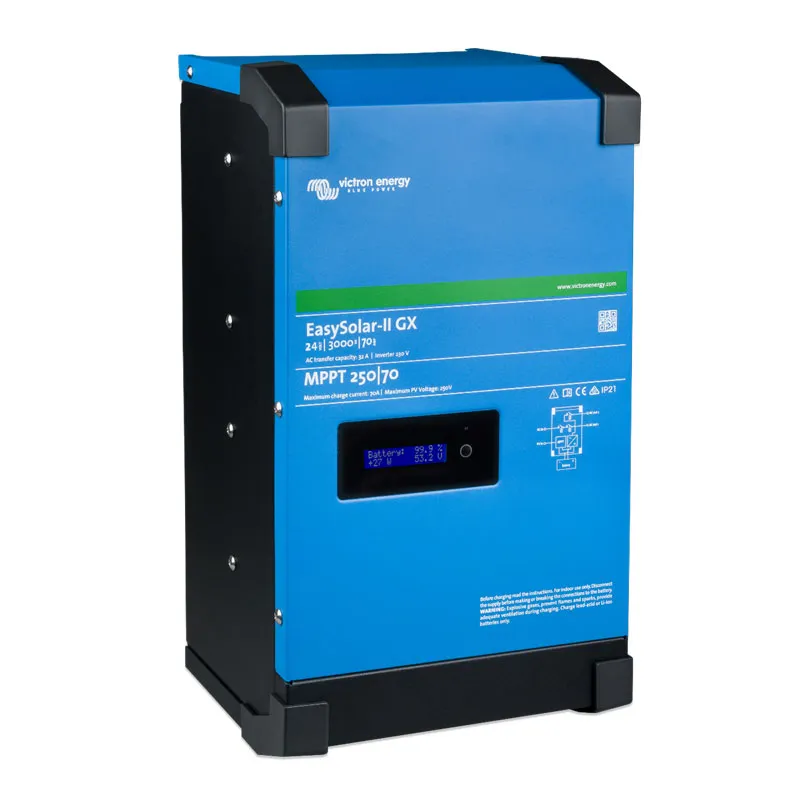

Hybridná solárna jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX

EasySolar-II 3000 pomáha k vyššej miere energetickej nezávislosti na rozvodnej sieti. Zlučuje menič / nabíjačku, solárny MPPT regulátor a rozvody striedavého AC prúdu vrátane istenia do jedného kompaktného zariadenia.

Ľahko sa inštaluje, je nenáročný na priestor a minimalizuje nutnú kabeláž. Sofistikovane a automaticky uprednostňuje využívanie vyrobenej solárnej energie a minimalizuje odbery z rozvodnej siete.

Je určený pre napájanie 230V AC jednofázových spotrebičov.

Všetko v jenom zariadení

• Zariadenie Victron EasySolar-II GX integruje nasledujúce prvky:
• Menič / nabíjač Multiplus-II 24V / 3000VA / 70-32A
• SmartSolar MPPT 250/70-Tr solárny regulátor nabíjania

• Zariadenie GX s displejom 2 x 16 znakov

• Tieto prvky sa spájajú dohromady vnútri jednej jednotky a to veľmi zjednodušuje väčšinu inštalácií a šetrí čas a peniaze.


Základné informácie

• EasySolar - solárny systém s podporou vlastnej spotreby
• Minimalizuje odber energie z rozvodnej siete a uprednostňuje vyrobenú a naakumulovanú solárnu energiu
• Maximálne solárne zisky vďaka rýchlemu MPPT solárnemu regulátoru

• Robustný a odolný čiste sínusový menič DC/AC

• Bezobslužný plne automatizovaný chod

• Veľmi rýchle pripojenie k rozvodnej sieti pri preťažení, alebo pri vybitej batérií

• Funkcia GridAssist - pri preťažení odoberá zo siete iba energiu, ktorú nedokáže dodať zo svojich zdrojov

• Odolný "blackoutu" - pracuje úplne nezávisle na rozvodnej sieti

• Podľa nastavenia umožňuje pracovať bez dodávok / s dodávkou solárnych prebytkov do rozvodnej siete

• Jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania

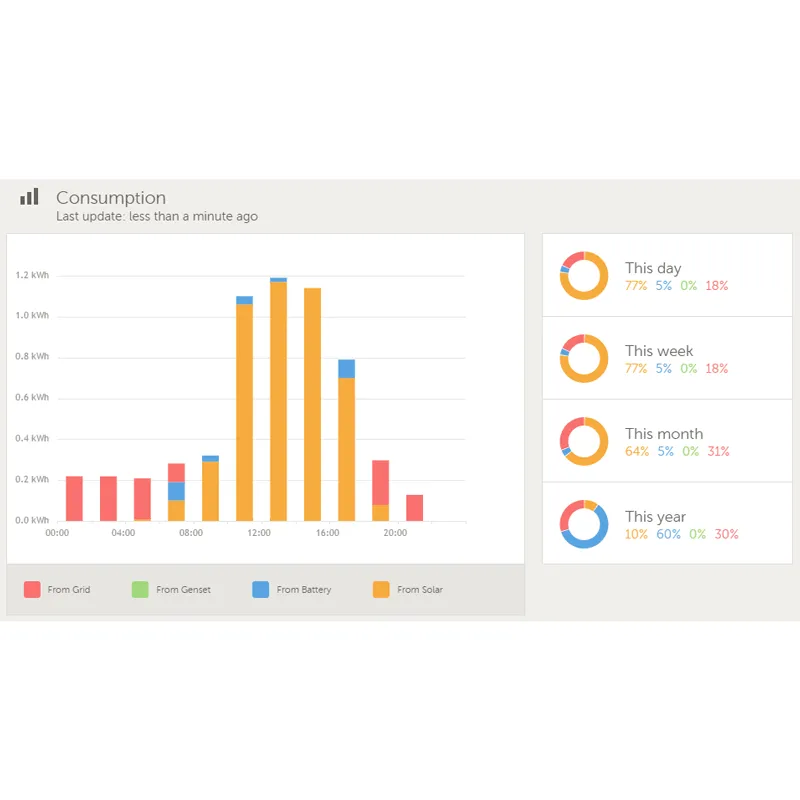

• Možnosť vizualizácie aktuálneho prevádzkového stavu vr. dlhodobých štatistík cez internet zadarmo a na integrovanom zariadení ColorControl GX

• Jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania

• Záruka 5 rokov


Popis

EasySolar funguje ako centrálna jednotka. Priamo na nej sa pripájajú fotovoltaické panely - zdroj solárnej energie, batérie pre skladovanie energie, prípojka rozvodnej siete ako záložný zdroj a spotrebiče. Chod a celkové fungovanie riadi vnútorná sofistikovaná logika. Ide o kompaktné zariadenie dva v jednom spájajúce zariadenie menič / nabíjačku (MultiPlus), solárny MPPT regulátor a vzdialený monitoring.

Menič / nabíjačka odoberá vyrobenú energiu priamo zo solárneho systému a / alebo energiu uloženú v batérii, premieňa ju na striedavý prúd a napája pripojené 230 V AC spotrebiče. V najnutnejších prípadoch využíva aj energiu z distribučnej siete (alebo iného zdroja, napríklad generátora).

Solárny MPPT regulátor maximalizuje množstvo vyrobenej energie z fotovoltaických panelov, odovzdáva energiu meniču / nabíjačke pre napájanie spotrebičov a prebytky energie ukladá do batérie pre jej budúce využitie v čase nedostatku solárnej energie (napríklad v noci).

Technické parametre

Regulátor nabíjania

• Maximálny prúd: 70A
• Max. výkon PV: 2000W
• Max. napätie PV naprázdno: 250V

• Max. účinnosť: 99%

• Vlastná spotreba: 20mA

• Nabíjacie napätie absorption: 57,6V

• Nabíjacie napätie float: 55.2V

• Nabíjací algoritmus: viacstupňový adaptívny

• Teplotná kompenzácia: -16mV/°C


Všeobecné vlastnosti

• Prevádzková teplota: -40°C do +55°C
• Vlhkosť: max 95%
• Materiál a farba: Hliník (modrá RAL 5012)

• Stupeň ochrany: IP21

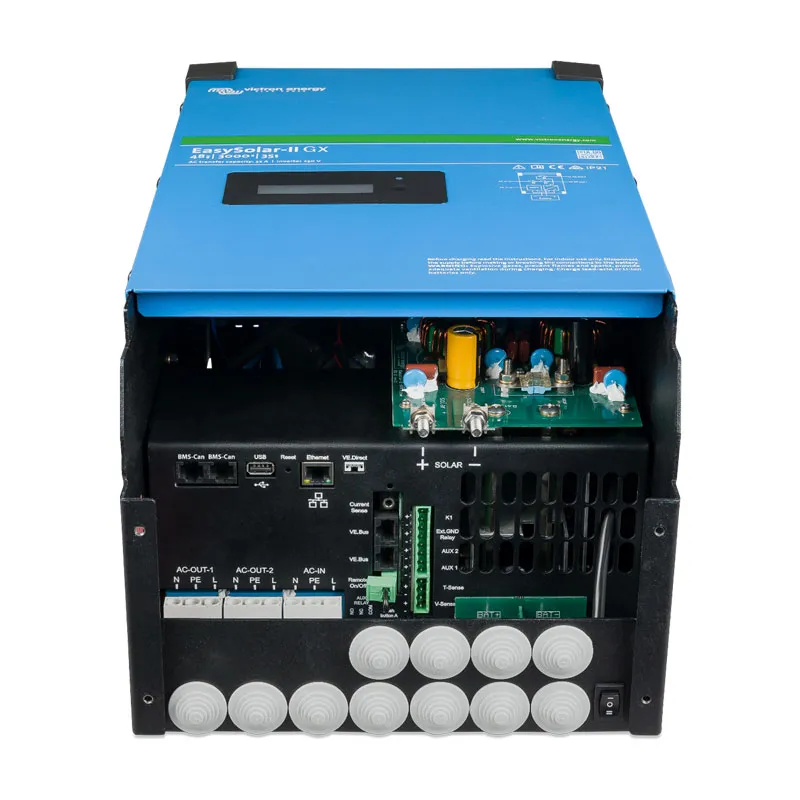

• Pripojenie batérie: 4x M8 (2x plus, 2x mínus)

• PV pripojenie: 2 sady M6

• Hmotnosť: 26kg

• Rozmery: 499 x 268 x 237 mm​


Menič napätia

• Vstupné napätie rozsah: 19 - 33V
• Výkon pri 25°C: 3000VA/2400W
• Výkon pri 40°C: 2200W

• Výkon pri 65°C: 1700W

• Špičkový výkon: 5500W

• Max. účinnosť: 94%


Nabíjačka

• Vstupný rozsah napätia: 187-265V AC
• Frekvencia: 45 - 65Hz
• Nabíjacie napätie pri režime absorption: 28.8V

• Nabíjacie napätie pri režime float: 27,6V

• Uskladňovací režim: 26,4V

• Nabíjací prúd hlboko cyklickej batérie: 70A

• Programovateľné relé: Áno​


Zapojenie

Ostrovná prevádzka

Sériové pripojenie k distribučnej sieti

Paralelné pripojenie k distribučnej sieti
