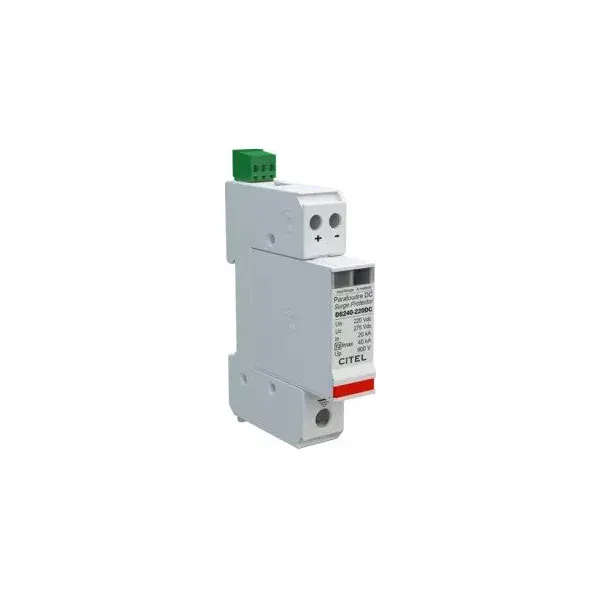

Zvodič prepätia Citel DS240S 220V DC

Zvodič prepätia istič 48V DC Typ 2 pre DC aplikácie a fotovoltaiku

Zvodiče prepätia DC rady DS240S DC typu 2 sú určené pre ochranu jednosmerných napätí a pre fotovoltaické zariadenia. Zvodič prepätia obsahuje varistory s tepelnou poistkou.

Zvodiče prepätia obsahujú tepelný odpojovač, optickú indikáciu poruchy a dialkovú signalizáciu stavu zvodiča. Zvodiče prepätia sa montujú na DIN lištu a majú modulárnu štruktúru - základný diel a výmenné moduly. Výmenný modul umožňuje jednoduchú a rýchlu výmenu poškodeného dielu.

Typ DS240S - 220DC je primárne určený na ochranu menších i väčších ostrovných fotovoltaických elektrární s menovitým napätím 48V DC, ktorý slúži ako hlavná ochrana systému propti prepäťovým špičkám spôsobeným napr. úderom blesku.

Prepäťová ochrana zvedie potenciál prepätia cez uzemňovaciu svorkovnicu do zeme a tak ochráni ostatné zariadenia v systéme.

  Vlastnosti

• kompaktný 2-pólový zvodič prepätia typu 2
• zvodový na pól až: In=20kA; Imax=40 kA
• bezpečné odpojovacie zariadenie
• ochrana proti priečnemu aj pozdĺžnemu prepätiu
• najmenší zvodič typu 2 na trhu
• šírka len 18mm (šetrí miesto v rozvádzači)
• modulárna štruktúra (základový diel a výmenný modul)
• dialková signalizácia stavu štandardne
• spĺňa normu IEC 61643-1 a EN 61643-11

Maximálne prípustné napätie bez zvodovej reakcie je 275V DC.
