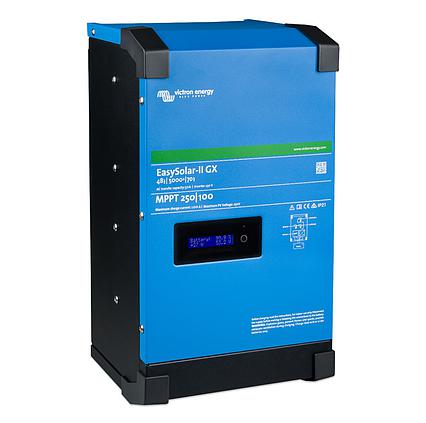

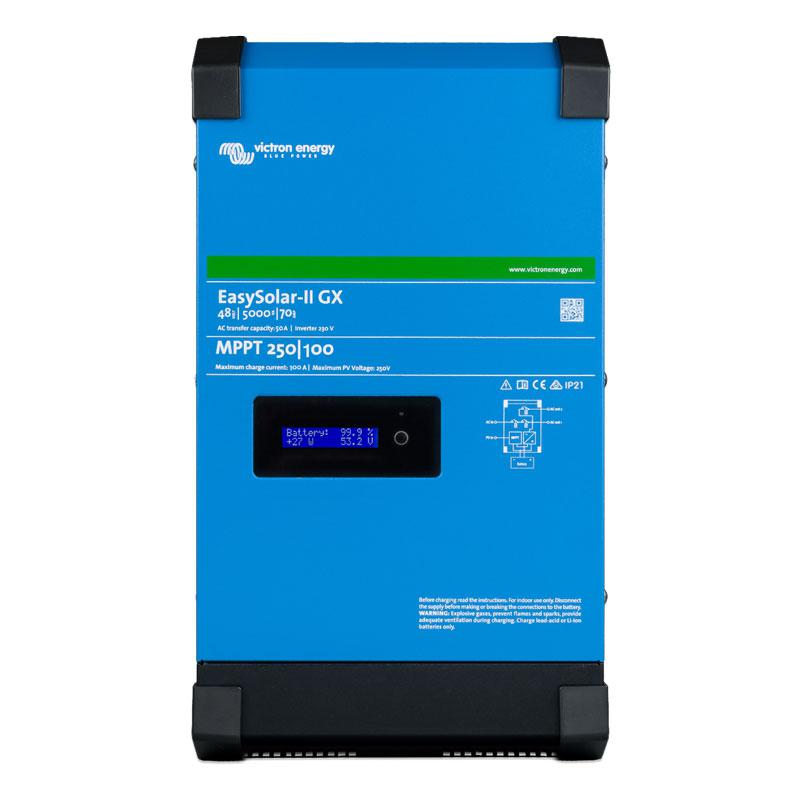

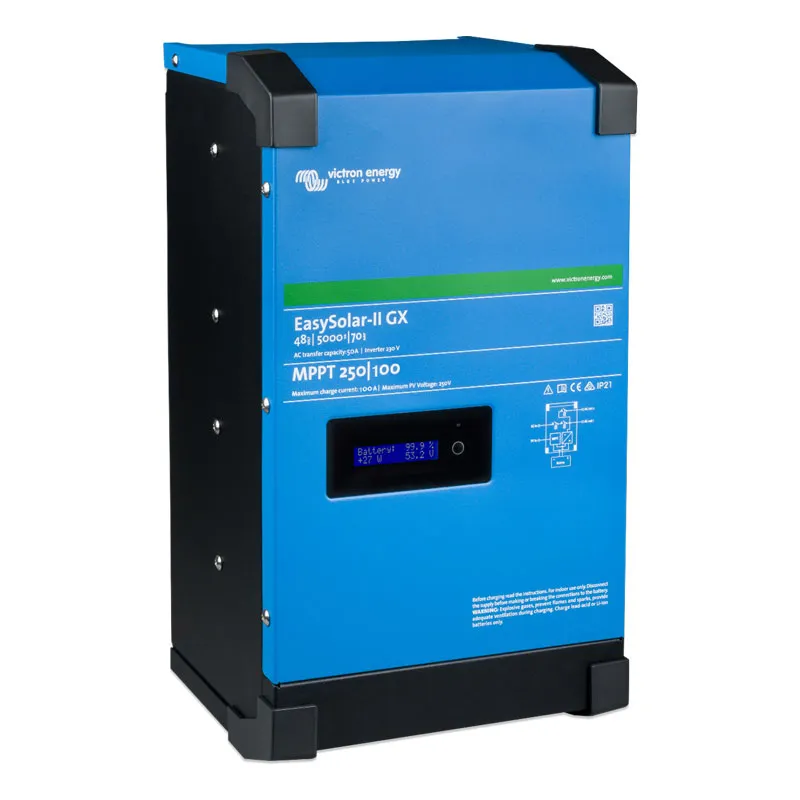

Hybridná solárna jednotka EasySolar-II 48/5000/70-50 MPPT 250/100 GX

EasySolar-II 5000 pomáha k vyššej miere energetickej nezávislosti na rozvodnej sieti. Zlučuje menič / nabíjačku, solárny MPPT regulátor a rozvody striedavého AC prúdu vrátane istenia do jedného kompaktného zariadenia.

Ľahko sa inštaluje, je nenáročný na priestor a minimalizuje nutnú kabeláž. Sofistikovane a automaticky uprednostňuje využívanie vyrobenej solárnej energie a minimalizuje odbery z rozvodnej siete.

Je určený pre napájanie 230V AC jednofázových spotrebičov.

Všetko v jenom zariadení

• Zariadenie Victron EasySolar-II GX integruje nasledujúce prvky:
• Menič / nabíjač Multiplus-II 48V / 5000VA / 70-50A
• SmartSolar MPPT 250/100-Tr solárny regulátor nabíjania

• Zariadenie GX s displejom 2 x 16 znakov

• Tieto prvky sa spájajú dohromady vnútri jednej jednotky a to veľmi zjednodušuje väčšinu inštalácií a šetrí čas a peniaze.


Základné informácie

• EasySolar - solárny systém s podporou vlastnej spotreby
• Minimalizuje odber energie z rozvodnej siete a uprednostňuje vyrobenú a naakumulovanú solárnu energiu
• Maximálne solárne zisky vďaka rýchlemu MPPT solárnemu regulátoru

• Robustný a odolný čiste sínusový menič DC/AC

• Bezobslužný plne automatizovaný chod

• Veľmi rýchle pripojenie k rozvodnej sieti pri preťažení, alebo pri vybitej batérií

• Funkcia GridAssist - pri preťažení odoberá zo siete iba energiu, ktorú nedokáže dodať zo svojich zdrojov

• Odolný "blackoutu" - pracuje úplne nezávisle na rozvodnej sieti

• Podľa nastavenia umožňuje pracovať bez dodávok / s dodávkou solárnych prebytkov do rozvodnej siete

• Jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania

• Možnosť vizualizácie aktuálneho prevádzkového stavu vr. dlhodobých štatistík cez internet zadarmo a na integrovanom zariadení ColorControl GX

• Jednoduchá a rýchla inštalácia bez nutnosti dodatočného nastavovania

• Záruka 5 rokov


Oblasť použitia

Komplexné multifunkčné riešenie pre rodinné domy, rekreačné objekty, chaty a podobne. Systém zvyšuje vašu energetickú nezávislosť vlastnou vyrobenú elektrinou a napája energiou spotrebiče aj v prípade výpadkov dodávok štandardnej rozvodnej siete (blackout). Solárny systém EasySolar je určený najmä pre prevádzku s dostupnou rozvodnou sieťou s obmedzeným rozsahom výpadkov dodávok energie.

Môže však fungovať aj v kombinácii so záložným zdrojom typu generátor alebo aj úplne v autonómnom režime tzv. ostrovnej prevádzke bez doplnkového zdroja energie. Pre EasySolar nie je problém ani prítomnosť ďalšieho zdroja energie ako veterné turbíny alebo existujúceho solárneho systému napojeného na spoločnú batériu a fungujúce nezávisle na EasySolaru (napríklad pri rozšírení existujúcich malých FV systémov). EasySolar nie je určený na rozšírenie existujúcich sieťových elektrární.

Popis

EasySolar funguje ako centrálna jednotka. Priamo na nej sa pripájajú fotovoltaické panely - zdroj solárnej energie, batérie pre skladovanie energie, prípojka rozvodnej siete ako záložný zdroj a spotrebiče. Chod a celkové fungovanie riadi vnútorná sofistikovaná logika. Ide o kompaktné zariadenie dva v jednom spájajúce zariadenie menič / nabíjačku (MultiPlus), solárny MPPT regulátor a vzdialený monitoring.

Menič / nabíjačka odoberá vyrobenú energiu priamo zo solárneho systému a / alebo energiu uloženú v batérii, premieňa ju na striedavý prúd a napája pripojené 230 V AC spotrebiče. V najnutnejších prípadoch využíva aj energiu z distribučnej siete (alebo iného zdroja, napríklad generátora).

Solárny MPPT regulátor maximalizuje množstvo vyrobenej energie z fotovoltaických panelov, odovzdáva energiu meniču / nabíjačke pre napájanie spotrebičov a prebytky energie ukladá do batérie pre jej budúce využitie v čase nedostatku solárnej energie (napríklad v noci).

Technické parametre

Regulátor nabíjania

• Maximálny prúd: 100A
• Max. výkon PV: 5800W
• Max. napätie PV naprázdno: 250V

• Max. účinnosť: 99%

• Vlastná spotreba: 20mA

• Nabíjacie napätie absorption: 57,6V

• Nabíjacie napätie float: 55.2V

• Nabíjací algoritmus: viacstupňový adaptívny

• Teplotná kompenzácia: -16mV/°C


Všeobecné vlastnosti

• Prevádzková teplota: -40°C do +55°C
• Vlhkosť: max 95%
• Materiál a farba: Hliník (modrá RAL 5012)

• Stupeň ochrany: IP21

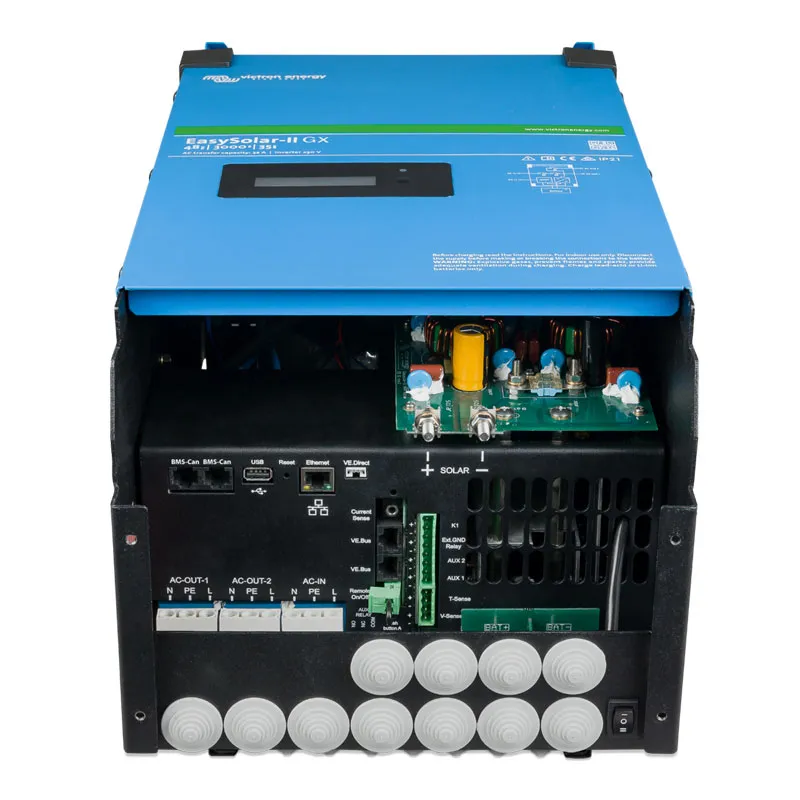

• Pripojenie batérie: 4x M8 (2x plus, 2x mínus)

• PV pripojenie: 2 sady M6

• Hmotnosť: 38,6kg

• Rozmery: 604 x 323 x 253mm​


Menič napätia

• Vstupné napätie rozsah: 38 - 66V
• Výkon pri 25°C: 5000VA / 4000W
• Výkon pri 40°C: 3700W

• Výkon pri 65°C: 3000W

• Špičkový výkon: 9000W

• Max. účinnosť: 96%


Nabíjačka

• Vstupný rozsah napätia: 187-265V AC
• Frekvencia: 45 - 65Hz
• Nabíjacie napätie pri režime absorption: 57.6V

• Nabíjacie napätie pri režime float: 55,2V

• Uskladňovací režim: 52,8V

• Nabíjací prúd hlboko cyklickej batérie: 70A

• Programovateľné relé: Áno​


Zapojenie

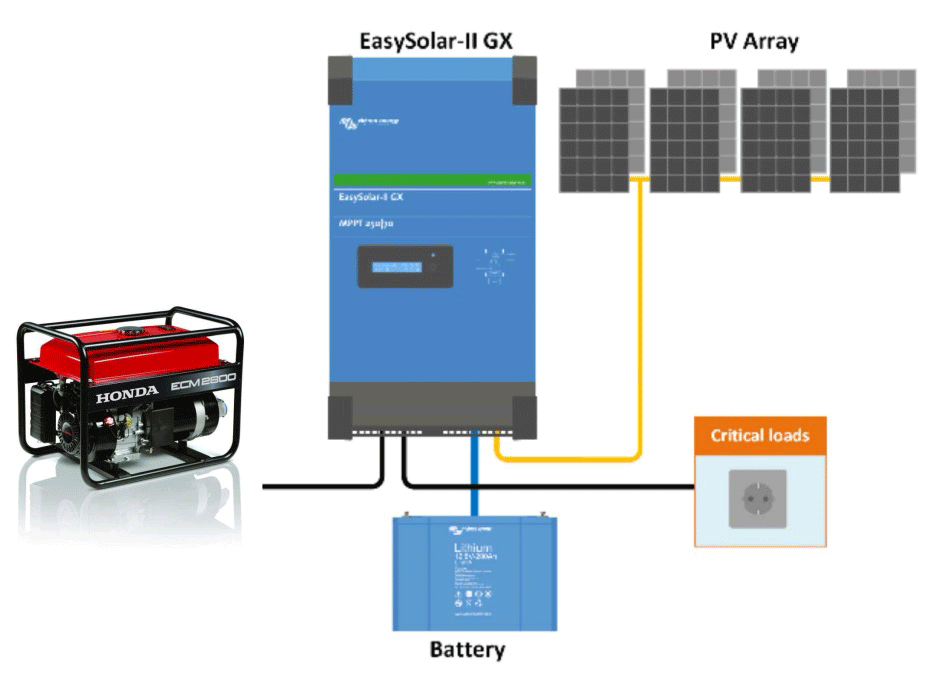

Ostrovná prevádzka

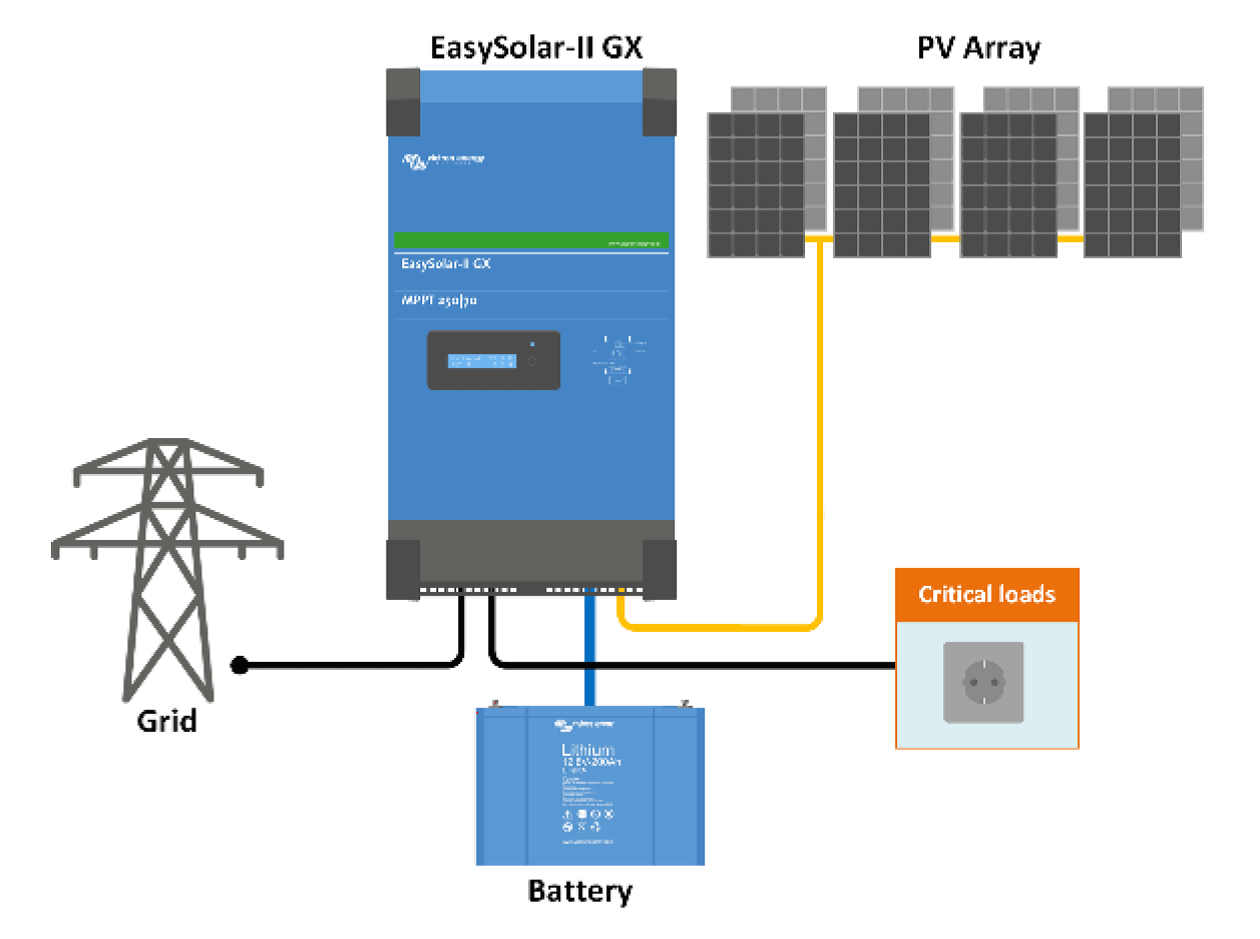

Sériové pripojenie k distribučnej sieti

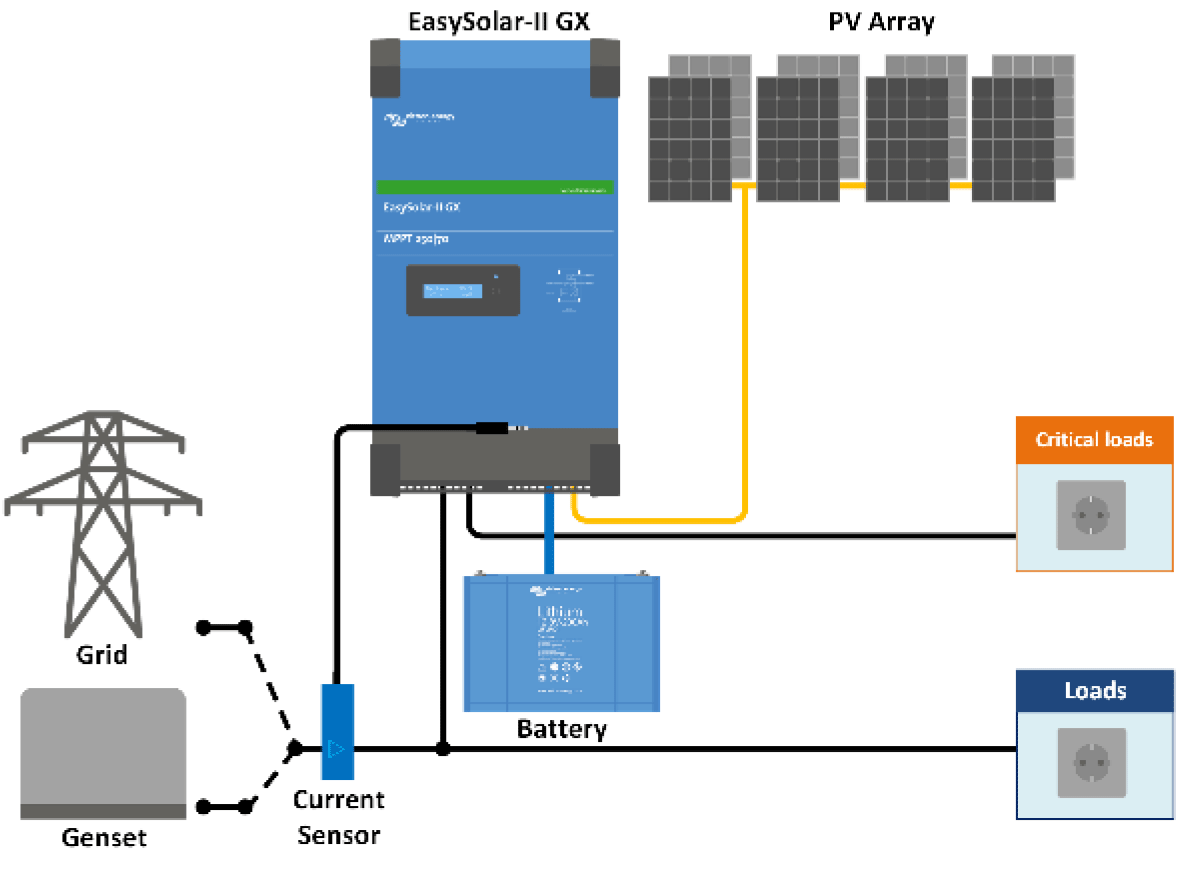

Paralelné pripojenie k distribučnej sieti
