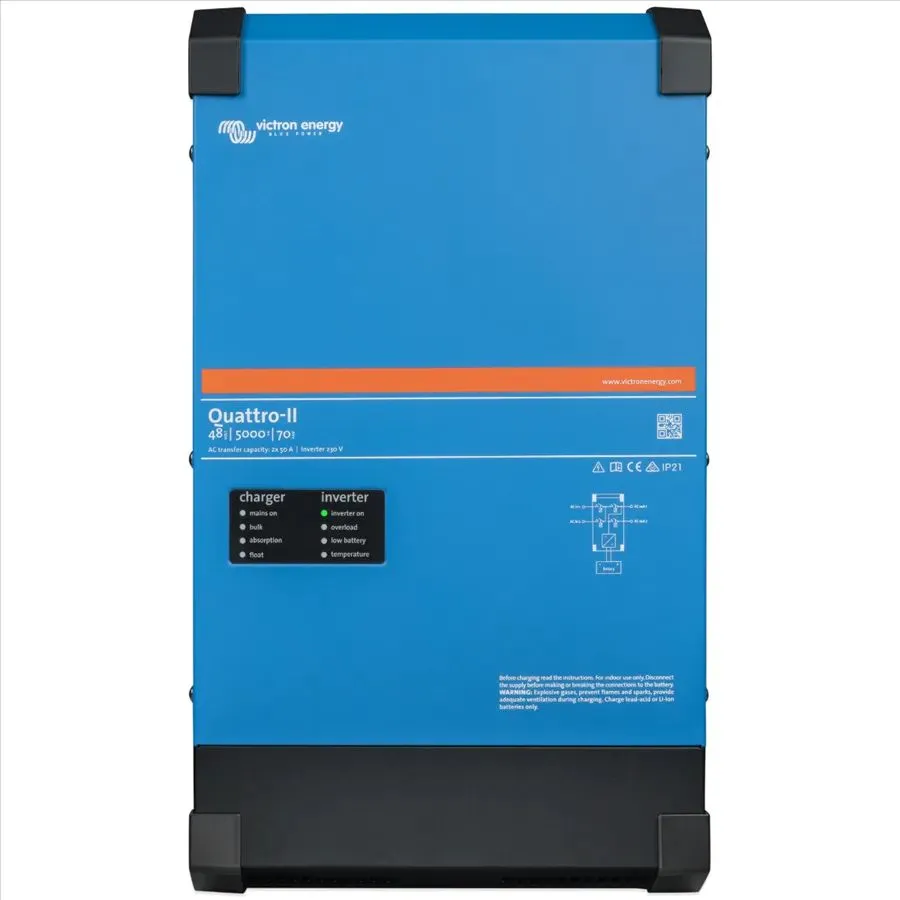

Hybridný menič a nabíjačka Victron Energy Quattro-II 48V 5000VA 70A-50A/50A 230V

Multifunkčný

Podobne ako zariadenie MultiPlus-II, aj zariadenie Quattro-II je kombinované zariadenie, ktoré spája menič a nabíjačku. Okrem toho má dva vstupy striedavého prúdu a automaticky sa prepína na aktívny zdroj energie.

K jeho hlavním funkcím patří měnič s čistou sinusovkou, adaptivní nabíječka, technologie PowerAssist a další prvky umožňující snadnou integraci do systému. Podporuje provoz ve třífázové i paralelní konfiguraci.

Dva AC vstupy

Quattro II má dva nezávislé striedavé vstupy - hlavný rozdiel oproti sérii MultiPlus II - napríklad na pripojenie k elektrickej sieti a generátoru alebo k dvom generátorom. Zariadenie sa automaticky prepne na ten zdroj napájania, ktorý je práve k dispozícii.

Dva AC výstupy

Model Quattro je štandardne vybavený dvoma výstupmi striedavého prúdu. Hlavný výstup má funkciu na zabezpečenie neprerušovaného napájania - v prípade výpadku elektrickej siete alebo generátora zariadenie Quattro okamžite prevezme napájanie pripojených zariadení. Prepnutie je také rýchle (menej ako 20 milisekúnd), že počítače a iná citlivá elektronika zostanú v prevádzke bez prerušenia.

Druhý výstup je aktívny len vtedy, keď je na jednom zo vstupov striedavého prúdu Quattro k dispozícii napätie. Tento výstup možno použiť na pripojenie spotrebičov s vysokou spotrebou energie, ako je napríklad kotol, klimatizácia alebo elektrická rúra, ktoré by inak rýchlo vybíjali batérie.

PowerControl – ochrana proti preťaženiu AC zdroja

Quattro funguje ako výkonná nabíjačka batérií a môže odoberať značné množstvo prúdu zo siete alebo generátora. Aby sa predišlo preťaženiu zdroja striedavého prúdu, možno pre každý vstup nastaviť limit maximálneho odberu.

Jedinečné funkcie systému PowerAssist

Funkcia PowerControl je vylepšená na vyššiu úroveň a zabraňuje preťaženiu napájania striedavým prúdom s obmedzeným výkonom. Ak dôjde k preťaženiu, najprv sa automaticky zníži nabíjací prúd batérie. Ak je tento nedostatočný, výstupný výkon pripojeného generátora alebo miestneho zdroja napájania (napr. z elektrických prípojok s obmedzeným prúdom) sa doplní energiou odobratou z batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až šesť jednotiek MultiPlus-II môže pracovať paralelne pre vyšší výkon. Napríklad šesť jednotiek 48/5000/70 poskytuje výstupný výkon 25 kW / 30 kVA a nabíjací výkon až 420A.

Trojfázová prevádzka

Tri jednotky rovnakého typu možno nakonfigurovať na trojfázovú prevádzku s fázovým posunom. To však nie je všetko - až šesť paralelne zapojených jednotiek môže vytvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek, ktoré poskytujú celkový trvalý výstupný výkon 75 kW / 90 kVA a nabíjací výkon 1200 A.

Technické parametre

• AC vstup: Rozsah vstupného napätia: 187-265 VAC,  Vstupné frekvencie: 45 – 65 Hz
• Maximálny priechodný prúd: 50 A
• Rozsah vstupného napätia: 38-66 V

• Maximálny napájací výkon: 5000 VA
• Špičkový výkon: 9000 W

• Maximálna účinnosť: 96 %
