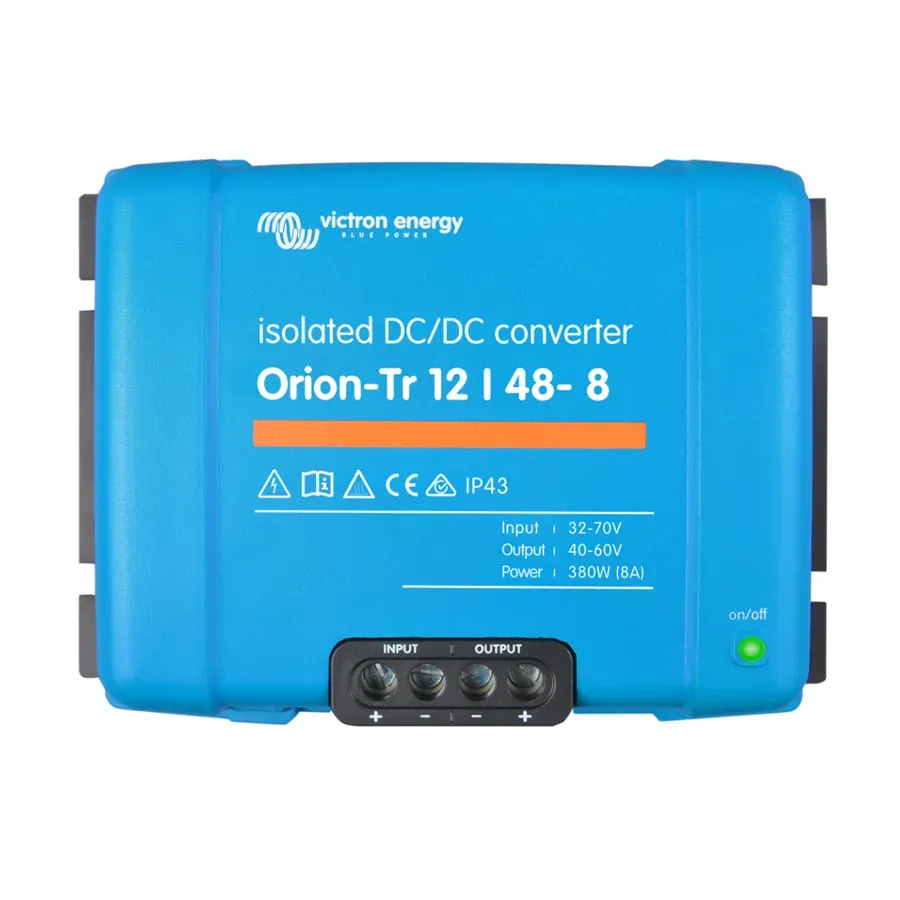

Konvertor DC/DC Orion-Tr 12/48V-8A 380W IP43 izolovaný

Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V.

Izolované zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie, napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete (napríklad z alternátora alebo regulátora nabíjania).  Nevýhodou je mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.

Funkcia nabíjačky

Nastaviteľné výstupné napätie: tieto konvertory tak môžu byť použité aj ako nabíjačky napríklad pre nabíjanie 12 V štartovacej batérie, alebo pre prídavnú batériu v inak 24V systéme.

Paralelný chod

Všetky modely sú odolné proti skratu a môžu byť prevádzkované v paralelnom zapojení pre zvýšenie výstupného výkonu.

Počet jednotiek ktoré môžu byť pripojené paralelne je neobmedzený.

Odolnosť

Trieda ochrany proti vlhkosti a prachu IP43.

Rýchla a jednoduchá inštalácia

Pre napojenie káblov sú k dispozícii klasické skrutkové svorky, takže nebudete pre zapojenie konvertora potrebovať žiadne špeciálne konektory.

Pri inštalácii orientujte skrutkové svorky smerom nadol.

Skrutkové svorky.

Vstupná poistka je na modeloch 12V a 24V.

Technické parametre

• Rozsah vstupného napätia: 10-17V
• Vypnutie pri napätí: 7V
• Reštart pri napätí: 7,5V
• Menovité výstupné napätie: 48,2V
• Rozsah nastavenia výstupného napätia: 40-60V
• Tolerancia výstupného napätia: +/- 0,2V
• Výstupný šum: 2mV rms
• Nepretržitý výstupný prúd pri výstupe napätia a 40°C: 8A
• Maximálny výstupný prúd (10 s) pri výstupnom napätí -20%: 15A
• Skratový výstupný prúd: 25A
• Nepretržitý výstupný výkon pri 25 °C: 430W
• Nepretržitý výstupný výkon pri 40 °C: 380W
• Účinnosť: 89%
• Vypnutý prúd: <220 mA
• Galvanické oddelenie 200V DC medzi vstupom, výstupom a skriňou
• Rozsah prevádzkovej teploty: -20 až +55 ° C
• Vlhkosť: Max. 95% bez kondenzácie
• Pripojenie: DC Skrutkové svorky
• Maximálny prierez vodiča: 13 mm² (AWG6)
• Hmotnosť: 1,8 kg
• Rozmery: 130x186x80mm

Certifikáty

Bezpečnosť EN60950

Emisie EN 61000-6-3, EN 55014-1

Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2

Automobilová smernica ECE R10-4
