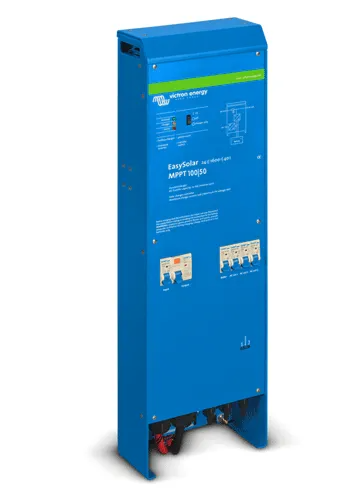

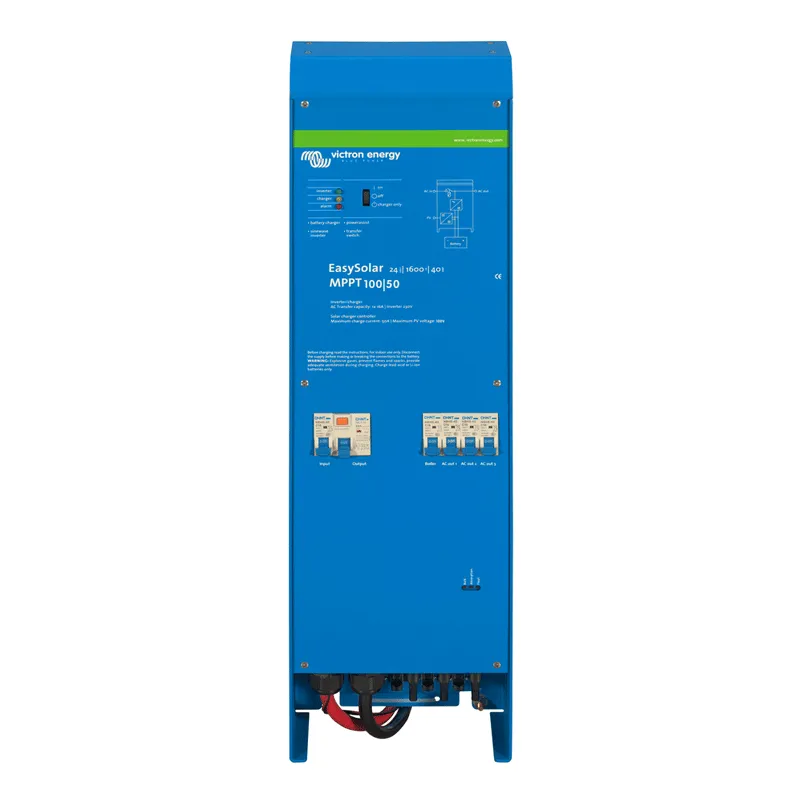

EasySolar pomáha k vyššej miere energetickej nezávislosti na rozvodnej sieti. Zlučuje menič / nabíjačku, solárny MPPT regulátor a rozvody striedavého AC prúdu vrátane istenia do jedného kompaktného zariadenia.

Ľahko sa inštaluje, je nenáročný na priestor a minimalizuje nutnú kabeláž. Sofistikovane a automaticky uprednostňuje využívanie vyrobenej solárnej energie a minimalizuje odbery z rozvodnej siete. Je určený pre napájanie 230 V AC jednofázových spotrebičov.

Oblasť použitia

Komplexné multifunkčné riešenie pre rodinné domy, rekreačné objekty, chaty a podobne. Systém zvyšuje vašu energetickú nezávislosť vlastne vyrobenou elektrinou a napája energiou spotrebiče aj v prípade výpadkov dodávok štandardnej rozvodnej siete (blackout).

Technické parametre

Regulátor nabíjania

• Maximálny prúd: 50A
• Max. výkon PV: 1400W
• Max. napätie PV naprázdno: 100V

• Max. účinnosť: 98%

• Vlastná spotreba: 10mA

• Nabíjacie napätie absorption: 28,8V

• Nabíjacie napätie float: 27,6V

• Nabíjací algoritmus: viacstupňový adaptívny

• Teplotná kompenzácia: -32mV/°C


Všeobecné vlastnosti

• Prevádzková teplota: -20°C do +50°C
• Vlhkosť: max 95%
• Materiál a farba: Hliník (modrá RAL 5012)

• Stupeň ochrany: IP21

• Pripojenie batérie: kábel batérie 1,5m

• PV pripojenie: 3 sady MC4 konektorov

• Hmotnosť: 15kg

• Rozmery: 745 x 214 x 110mm


Menič napätia

• Vstupné napätie rozsah: 19 - 33V
• Výkon pri 25°C: 1600VA/1300W
• Výkon pri 40°C: 1200W

• Špičkový výkon: 3000W

• Max. účinnosť: 94%


Nabíjačka

• Vstupný rozsah napätia: 187-265V AC
• Frekvencia: 45 - 65Hz
• Nabíjacie napätie pri režime absorption: 28,8V

• Nabíjacie napätie pri režime float: 27,6V

• Uskladňovací režim: 26,4V

• Nabíjací prúd autobatérie: 4A

• Nabíjací prúd hlboko cyklickej batérie: 40A

• Programovateľné relé: Áno


Základný princíp fungovania

EasySolar vyrába elektrickú energiu zo slnka, priamo ju využíva pre napájanie štandardných 230 V DC spotrebičov alebo ju v prípade prebytkov vie uskladniť v batérii pre neskoršie využitie. V nutných prípadoch dokáže využívať aj energiu rozvodnej siete, na ktoré nie je funkčne nijak závislý. Maximálne uprednostňuje využívanie vlastnej vyrobenej solárnej energie pred energiou z rozvodnej siete.

Odber energie z rozvodnej siete je minimalizovaný na najnutnejšie množstvo a to len v týchto prípadoch:

a) Batéria je úplne vybitá. EasySolar odoberie minimálne potrebné množstvo, aby batériu čiastočne dobil na najnutnejšie bezpečnú úroveň. Je to ochranné opatrenie proti hlbokému a dlhotrvajúcemu vybitiu, ktoré predĺži životnosť batérie.

b) Raz za 28 dní (továrenské nastavenia) je vykonané ochranné dobitie batérie do plného stavu, tým sa predĺži životnosť batérie.

c) Dôjde k preťaženiu meniča. Záťaž (odber spotrebičmi) je aktuálne vyššia, než koľko je menič schopný zabezpečiť z energie zo slnka a / alebo z batérie. V tejto situácii si EasySolar pomôže energiou z rozvodnej siete. Prednostne je odoberaná vlastná energia zo solárneho systému a / alebo z batérie, najnutnejšie potrebné množstvo energie je odoberané z rozvodnej siete. Akonáhle sa odber spotrebičmi zníži pod určitú hranicu (štandardne cca 1300 W), je odber energie z rozvodnej siete ukončený.

S alebo bez dodávok energie do siete

Ak je k dispozícii rozvodná sieť, EasySolar podľa nastavenia môže dodávať / alebo nedodávať prebytočnú energiu späť do distribučnej siete. V našich podmienkach je preferované nastavenie bez dodávok do rozvodnej siete solárnej energie, ktorú aktuálne nespotrebujú ani spotrebiče (výroba energie zo slnka je vyššia ako jej aktuálna spotreba) a nie je odkladateľná v batérii (tá je v danú chvíľu nabitá), tak HUB-1 nevyrobí, čo zaistí automatickým tlmením výroby integrovaným MTTP solárnym regulátorom.

Sofistikovaný softvér

Pre integrovaný menič / nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér rady 100, v ktorom sa EasySolar chová ako klasická UPS-pokiaľ je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané v tomto dokumente, teda maximálne využívanie solárnej energie a minimalizáciu odberov zo siete, je v EasySolaru nahradený pôvodný softvér špeciálnou verziou rady 300 s funkciou HUB-1.

Stručný opis integrácie EasySolaru

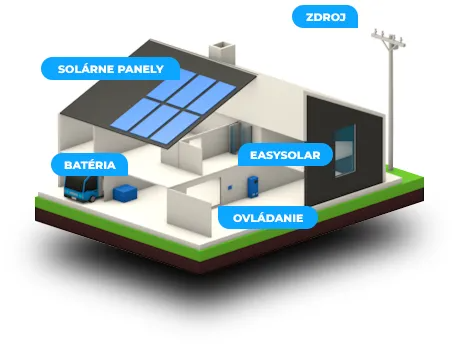

Pri štandardných rodinných domov je prítomná trojfázová prípojka. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho vsunie na jednu vybranú fázu pred vstup do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou. Zariadenie je koncipované ako jednofázové. V prípade potreby je možné z troch samostatných jednotiek vytvoriť aj trojfázový systém.

Výkonové charakteristiky a vlastnosti

EasySolar je schopný napájať spotrebiče výlučne len zo solárneho systému a / alebo batérie bez nutnosti využívať sieť až do všeobecného odberu spotrebičmi cca 1300 W. Odporúčame tak na EasySolar napájať spotrebiče bežne odoberajúce súhrnne maximálne 1300 W a len výnimočne a časovo obmedzene i viac. Ak je odber spotrebičmi ešte vyšší ako 1300 W a je súčasne k dispozícii rozvodná sieť, začne EasySolar využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenia napájania spotrebičov. Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie.

Odpojenie od siete je plynulé bez prerušenia napájanie spotrebičov. Jedná sa o unikátnu funkciu GridAssist. Pokiaľ nie je pri vyšších odberoch ako 1300 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča EasySolaru s prerušením dodávky napájania spotrebičov (nie je dostatočný výkon meniča). V stave preťaženia má EasySolar snahu automaticky obnoviť napájanie spotrebičov. Ak preťaženie pretrváva, prejde menič EasySolaru do trvalého stavu zlyhania (nabíjanie batérie solárnym systémom ale ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím na čelnom paneli EasySolaru.

Maximálny súhrnný odber spotrebičmi nesmie prekročiť 5000 W. Ak sa tak stane, tak sa buď menič EasySolar preťaží (odber z batérie) a zariadenie zahlási poruchu a / alebo vypadne niektorý z AC ističov na vstupe alebo výstup z EasySolaru. Pripájanie rozvodnej siete pri preťažení meniča (odber spotrebičmi nad hodnotu 1300 W, ale do všeobecného odberu 5000 W) sa deje veľmi rýchlo do cca jednej sekundy. Nehrozí tak prerušenie dodávky napájania.

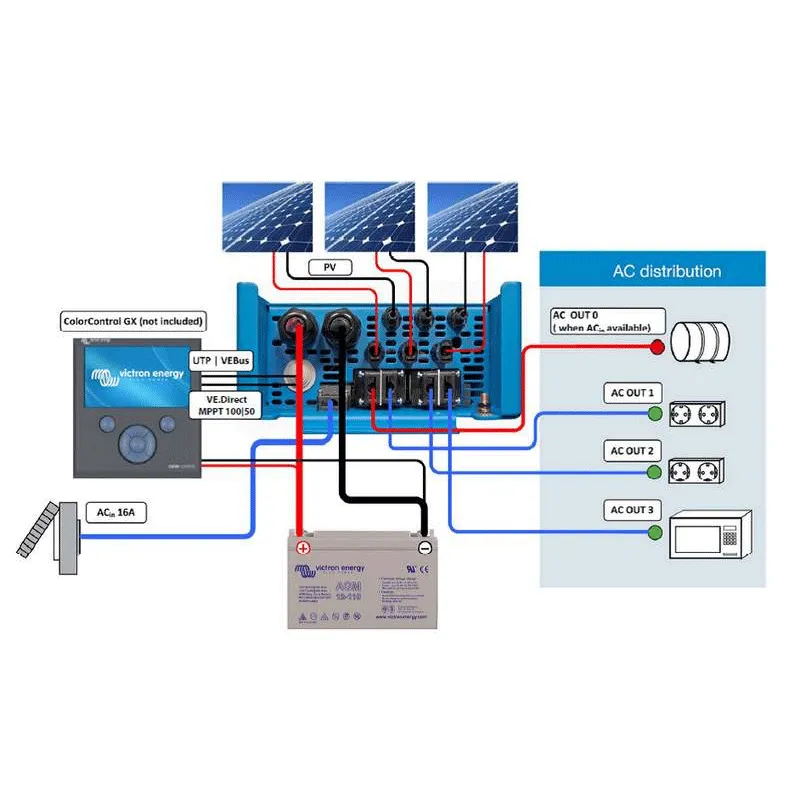

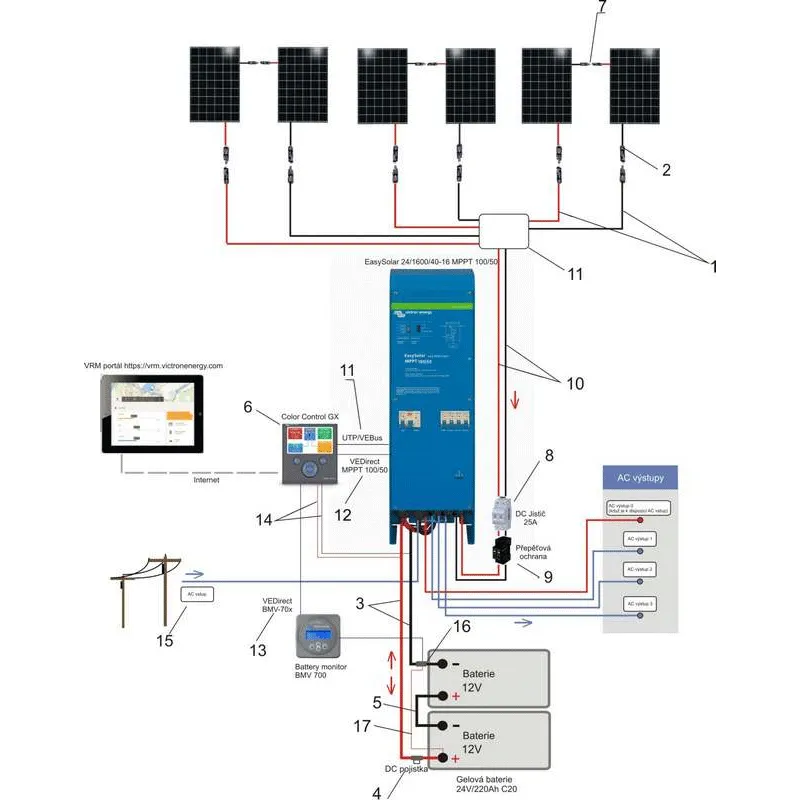

Zapojenie

Celé zariadenie je jednoduché na montáž v štýle zapoj a funguj. Veľkou prednosťou EasySolaru je vnútorné káblové prepojenie meniča / nabíjačky a solárneho MPPT regulátora na spoločnú batériu v kombinácii s istením. To uľahčuje a zrýchľuje vlastnú montáž. Všetky hlavné prípoje sa realizujú v spodnej časti EasySolaru bez nutnosti jeho otvárania

Výhody DC systému

EasySolar nemožno funkčne kombinovať so štandardnými sieťovými elektrárňami vybavené sieťovými meničmi. EasySolar má tú výhodu, že proces nabíjania batérie sa celý realizuje v jednosmernom DC napätí (FV panely-MPPT solárny regulátor-batérie). Súčasne EasySolar využíva práve vyrobenú solárnu energiu k priamemu napájaniu pripojených spotrebičov prevodom z jednosmerného (DC) napätia na striedavú (AC) formu.

Práve vyrobená energia je tak priamo využívaná spotrebičmi aby musela byť najprv uložená do batérie. Tým sa ďalej obmedzujú energetické straty a opotrebovanie batérie. Oproti iným systémom sa sieťovými meničmi tu nie sú zbytočné straty prevodom energie na striedavú formu a zase späť na jednosmernú (batérie). Zbytočne tak systém neprichádza o energiu jej transformáciou.

Color Control GX - Vzdialené ovládanie kdekoľvek

Voliteľným zariadením je externý displej Color Control GX napojiteľný dátovo na EasySolar. Na veľkom a farebnom displeji sa prehľadne zobrazuje aktuálny prevádzkový stav vrátane hodnôt. Prehľadne vidíte aktuálny stav celého systému. Pomocou kábla, alebo prídavného wi-fi modulu (nie je súčasťou displeja) pripojíte Color Control GX k internetu a máte možnosť zadarmo plne sledovať váš systém kedykoľvek a kdekoľvek na svete cez VRM portál výrobcu Victron. Zhromažďujú sa tu dáta za posledných niekoľko mesiacov a vizualizujú sa do prehľadných grafov. Máte podrobné informácie o napätí, prúdu a výkonu. Viete, kedy bola pripojená rozvodná sieť a koľko energie bolo odobraté. Pre viac informácií si môžete vyskúšať demo účet na: https://vrm.victronenergy.com/.

Na obrázku v galérii je ukážka prevádzkového stavu EasySolaru

AC input - odoberaná energia z rozvodnej sústavy, ktorá je 0 W (bez odberu)

AC loads - neodoberá energia spotrebiče, ktoré momentálne neodoberajú žiadnu energiu (záporná hodnota je v rámci presnosti merania)

Ikona batérie vľavo dole - miera nabitia batérie 98%, odber 0 W a 0 A, aktuálne napätie batérie 25,8 V

Ikona solárneho MPPT regulátora 100/50 vpravo dole - aktuálny výkon z FV poľa 191 W

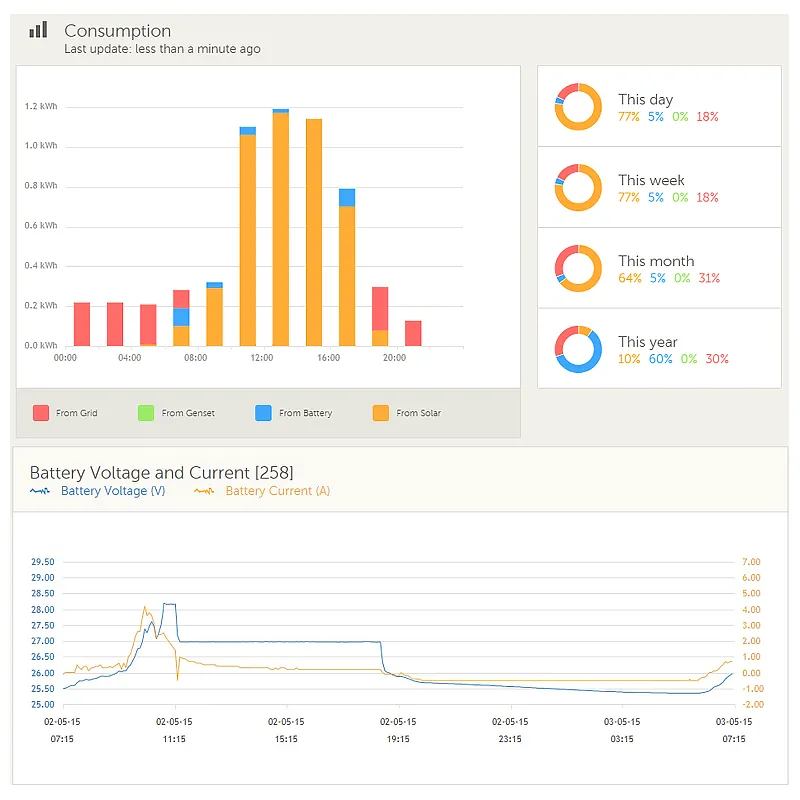

Ukážka vizualizácia solárnych ziskov (horný graf) a priebeh napätia (modrá krivka) a prúdu (oranžová krivka) na batériu (spodná graf) za posledných 24 hodín
