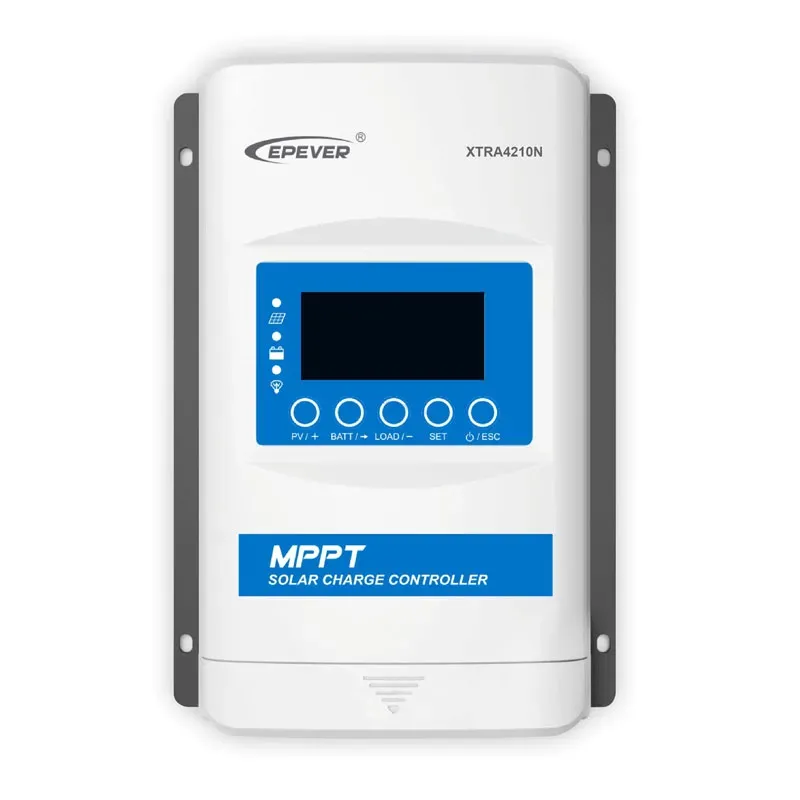

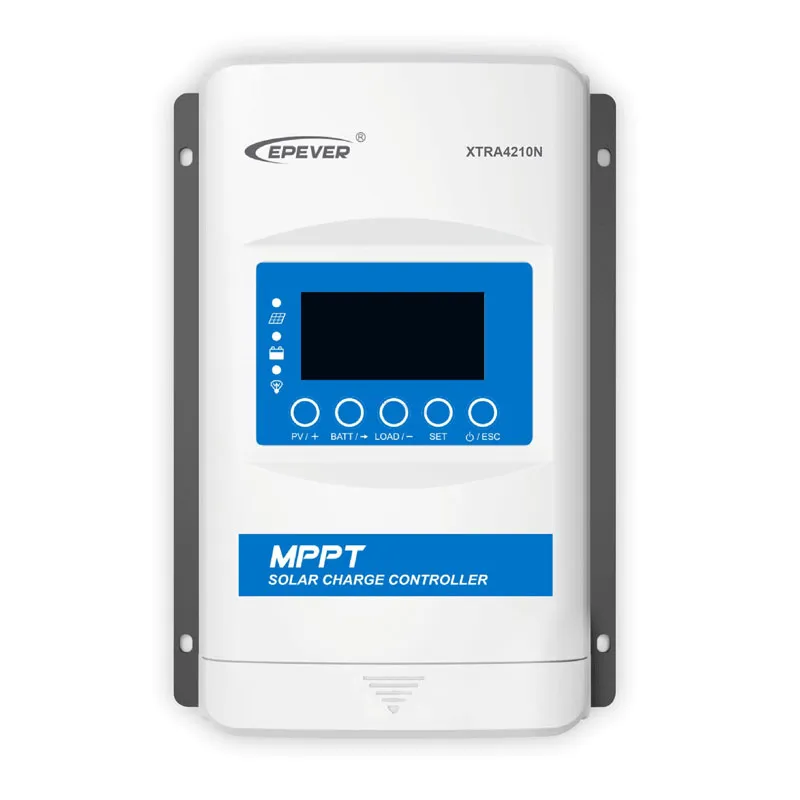

Regulátor nabíjania MPPT EPsolar XTRA 4210N 40A 100VDC
Regulátor nabíjania MPPT EPsolar XTRA 4210N 40A 100VDC
Popis produktu
Regulátor nabíjania MPPT EPsolar XTRA 40A 100VDC 12/24V
Séria MPPT regulátorov série XTRA je zárukou vysokej kvality a maximálnej výbavy pre ostrovné systémy s napätím panelov až 100V a max. nabíjacím prúdom 40A. Vhodné pre batérie 12/24V a solárne panely 520/1040W.
Regulátor XTRA je vhodný pre širokú škálu ostrovných aplikácií, ako sú chaty, domy a podobne. Vhodný je aj pre použitie vo vozidlách a to vďaka možnosti uzemnenia na mínusový pól. Priamo v MPPT regulátore je integrovaný multifunkčný displej pre jednoduché monitorovanie systému a prípadné nastavenie prevádzkových parametrov ako aj kontrolných LED diód.
Regulátor pracuje tak, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie (tým zvýšiť prúd) a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými aj lítium-iónovými batériami.
MPPT
Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) - sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí.Pri porovnaní s klasickým regulátorom PWM, zvyšuje technológia MPPT účinnosť nabíjania o cca 30%.
Maximálny nabíjací prúd do batérie tohto modelu je 40A čo zodpovedá výkonu panelu 520Wp ak máte 12V batériu, alebo 1040Wp ak máte 24V batériu. V prípade že bude panel poskytovať vyšší výkon, potom ho regulátor obmedzí na svoj nominálny maximálny výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!
Solárne panely môžete prepájať do série a ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V. Po prekročení tejto hodnoty sa regulátor trvale poškodí. Tu je nutné zohľadniť tak, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25C. Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 90V.
Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50. Externý displej MT50 nie je súčasťou balenia, ale je možné ho zakúpiť.
Pre podrobné sledovanie kapacity batérie odporúčame zakúpiť sledovač stavu batérií.
Informácie o princípe zobrazenia kapacity batérie nájdete aj vo FAQ v časti Solárne systémy.
Možnosti nastavovania
- Zabudovaný displej
- Externý displej MT50
- Nastavenie pomocou PC a kábla EPsolar USB
- Pomcou Bluetooth modulu BLE-01 a mobilnej aplikácie

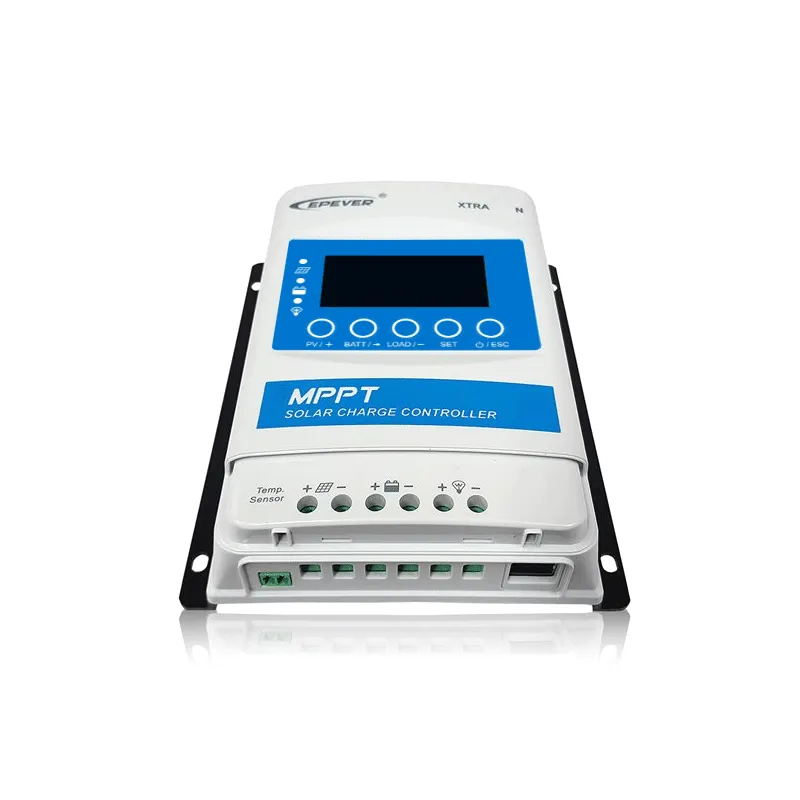

Inštalácia
- K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (3)
- Pripojte záťaž (4)
- Pripojte solárny panel (2)
Vlastnosti

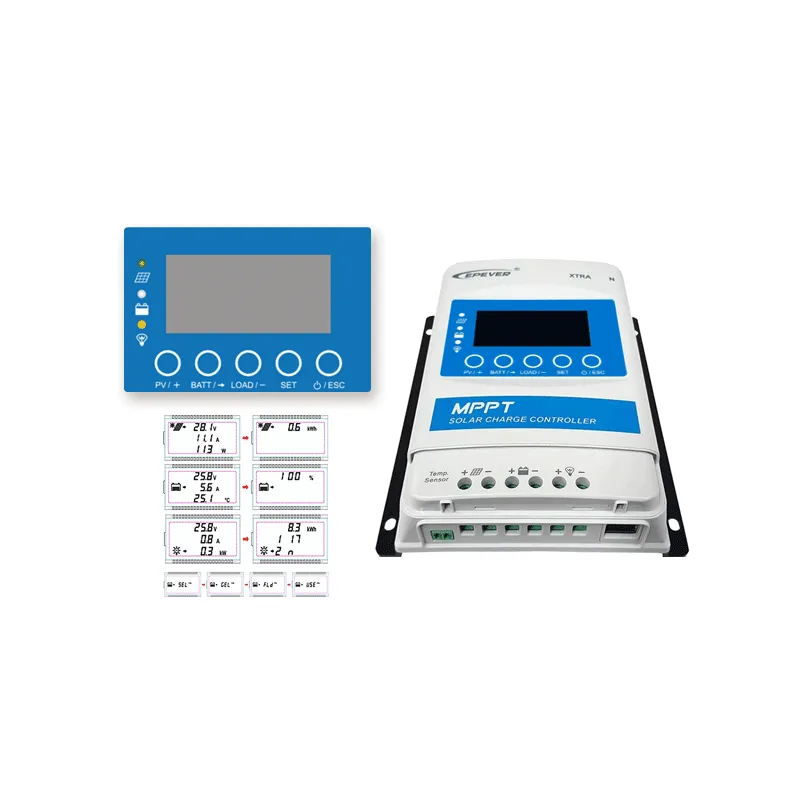

Multifunkčný vstavaný LCD displej pre kompletný monitoring a nastavovanie parametrov
Stupeň krytia IP32
Platový predný kryt, zadná časť z vylisovaného hliníka- chladič
Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.
Pokročilá technológia MPPT s účinnosťou najmenej 99,5%
Veľmi rýchle sledovanie a zaručená efektivita sledovania
Pokročilý riadiaci algoritmus MPPT pre minimalizáciu strát, rýchlosti a stratového času
Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%
Presné rozpoznanie a sledovanie maximálneho bodu výkonu
Automatické obmedzenie nabíjacieho výkonu a prúdu
Široký rozsah prevádzkového napätia MPP
Kompatibilný s olovenými a lítium-iónovými batériami
Funkcia kompenzácia teploty batérie
Funkcia prevádzkových štatistík v reálnom čase
Funkcia pre zníženie teploty pri prehriatí
S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii pre rôzne požiadavky
Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC
Rozsiahle elektronické ochrany

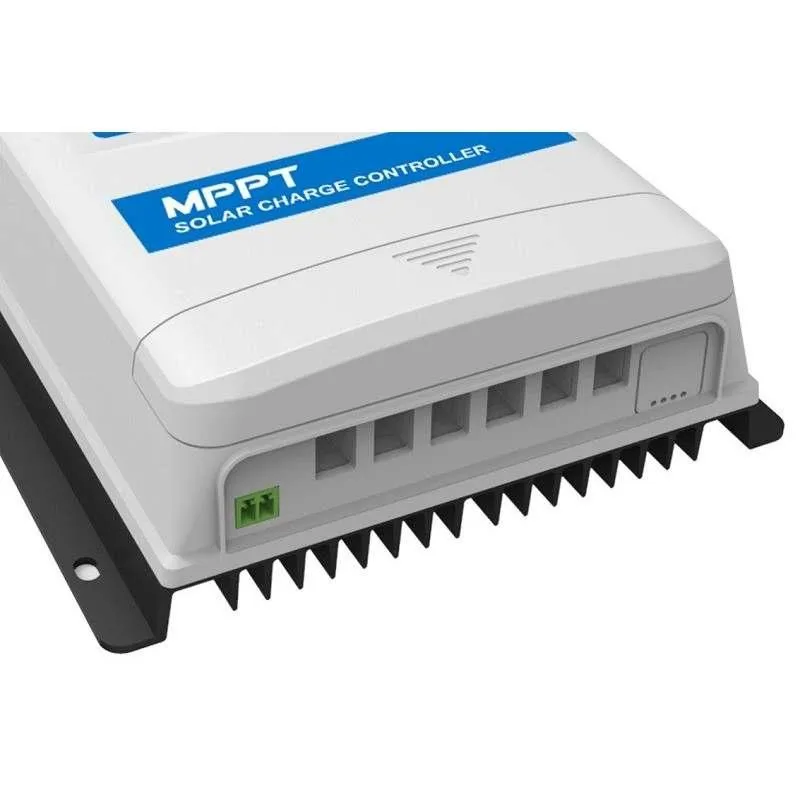

Chladenie regulátora je zabezpečené pomocou pasívneho rebrovaného chladiča na zadnej strane regulátora. Na regulátore sa nenachádza aktívne chladenie.
Druhy ochrán
FV nadprúd
Skrat FV
Obrátená FV polarita
Obrátená polarita batérie
Prepätie batérie
Nadmerné vybitie akumulátora
Prehriatie batérie
Nízka teplota lítiovej batérie
Skrat záťaže
Preťaženie záťaže
Prehriatie regulátora
Technické parametre
Nominálne systémové napätie: 12/24V auto voľba
Nabíjací prúd: 40A
Vybíjací prúd: 40A
Rozsah napätia batérie: 8-32V
Max. FV napätie na prázdno: 100V pri 25°C (92V pri minimálnej teplote okolia)
MPP rozsah napätia: Napätie batérie +2°C do 72V
Max. vstup FV: 520W pri 12V a 1040W pri 24V
Vlastná spotreba: <12mA
Pokles napätia pri vybíjaní: <0,23V
Teplotná kompenzácia: -3mV/°C/2V
Uzemnenie: Spoločne na mínus pól
RS485 rozhranie: 5VDC/100mA
USB rozhranie: 60S
Prevádzková teplota okolia: -25°C až 50°C
Rozsah skladovacej teploty: -20°C až 70°C
Relatívna vlhkosť: <95%
Krytie: IP32
Rozmery: 255×185×67.8mm
Montážne rozmery: 200×176mm
Rozmer montážnej diery: 5mm
Terminál: 6AWG 16mm2
Odporúčaný kábel: 6AWG 16mm2
Hmotnosť: 1,67kg
Parametre
Technické parametre
| Výrobca | EPsolar |
|---|---|
| Typ regulátora | MPPT |
| Vlastná spotreba (mA) | 12 |
| Max. vstup FV (W) | 520/1040 |
| Rozsah napätia batérie (V) | 8-32 |
