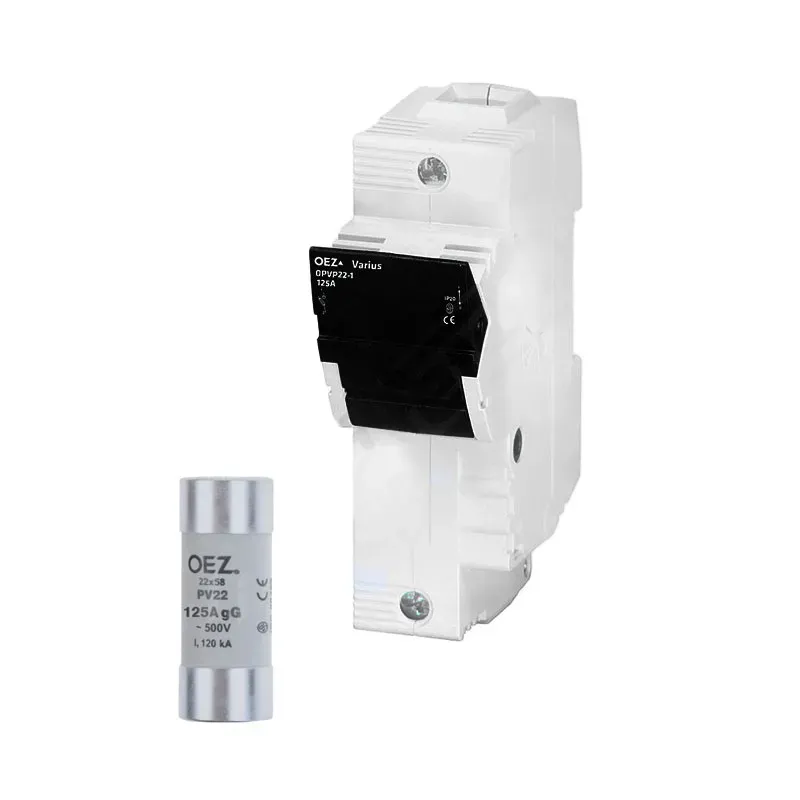

Poistný odpínač pre 22x58 poistky OEZ OPVP22-1 a valcová poistka OEZ PV22 125A

Vlastnosti

• Poistkové odpínače OPVP22 sú určené pre valcové poistkové vložky pre istenie polovodičov veľkosti 22x58 mm
• Poistkové odpínače OPVP22 možno v uzavretom stave zaplombovať.
• Prístroje sú riešené ako modulárny a pre výrez v rozvádzači 45 mm.

• Montáž na U lištu typu TH35 podľa ČSN EN 60715 alebo na dosku (doporučená oceľová lišta).

• Stav poistkových vložiek možno signalizovať pomocou elektronickej signalizácie pozri katalóg P1-2012-C, str. D17.


Technické parametre odpínača

• Menovitý pracovný prúd: 125 A
• Menovité pracovné napätie: 690 V a.c./440 V d.c
• Dohodnutý tepelný prúd s poistkovou vložkou: 125 A

• Menovitý kmitočet: 50 ÷ 60 Hz

• Menovité izolačné napätie: 800 V a.c.

• Menovitý podmienený skratový prúd s poistkovými vložkami PV (efektívna hodnota): 500 V a.c. 100 kA

• Menovité impulzné výdržné napätie: 6 kV

• Veľkosť poistkové vložky (priemer x dĺžka): 22x58

• Max. straty poistkovej vložky: 11 W

• Menovitý krátkodobý prúd: 2,5 kA

• Menovitá skratová zapínacia schopnosť pri 440 V d.c: 12,4 kA

• Elektrická trvanlivosť (pracovné cykly): 200

• Mechanická trvanlivosť (pracovné cykly): 1600

• Krytie spredu, prístroj zabudovaný, veko zatvorené: IP20

• Pripojovací prierez: Cu / 4 ÷ 50 mm2

• Pracovná teplota okolia: -5 ÷ +35 ° C


Technické parametre poistky

• Veľkosť: 22,2x58 mm
• Menovité napätie: 500V
• Menovitý prúd: 125A

• Straty: 10,5W
