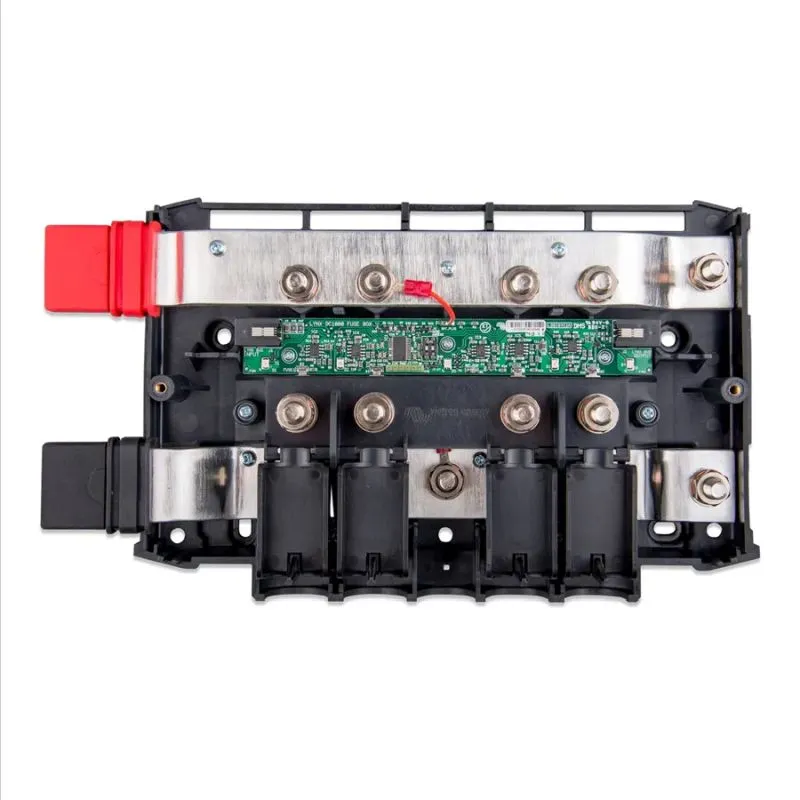

Modul Lynx Distributor obsahuje kladnú a zápornú zbernicu a umožňuje pripojenie 4 jednotlivých obvodov, záťaží alebo skupín zariadení DC. Každý jednosmerný obvod je chránený vlastnou poistkou.

Pre každú poistku je k dispozícii voliteľná funkcia LED, ktorá indikuje, či je poistka prepálená.

Ak chcete používať LED indikáciu prerušenej poistky, je potrebné pripojenie k bočníku Lynx.

Lynx Shunt poskytuje napájacie napätie pre Lynx Distributor pre vnútornú elektroniku.

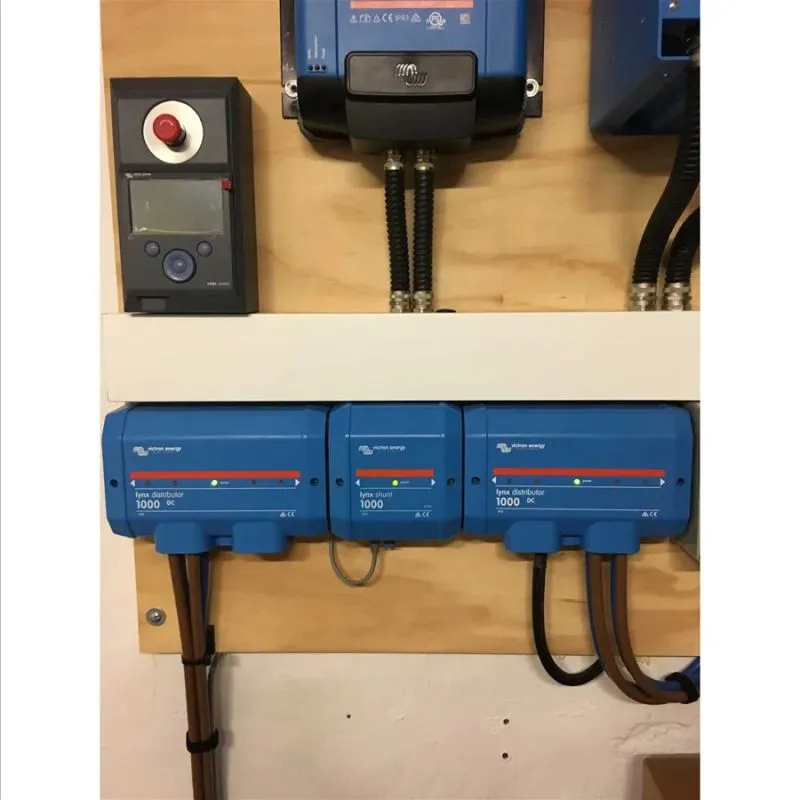

Na pripojenie bočníka Lynx Shunt k Lynx Distributor sa používa kábel s konektormi RJ11. Tento kábel RJ11 sa dodáva spolu s distribútorom v krabici. Na bočníku Lynx Shunt sú dva porty a je možné použiť jeden z nich.

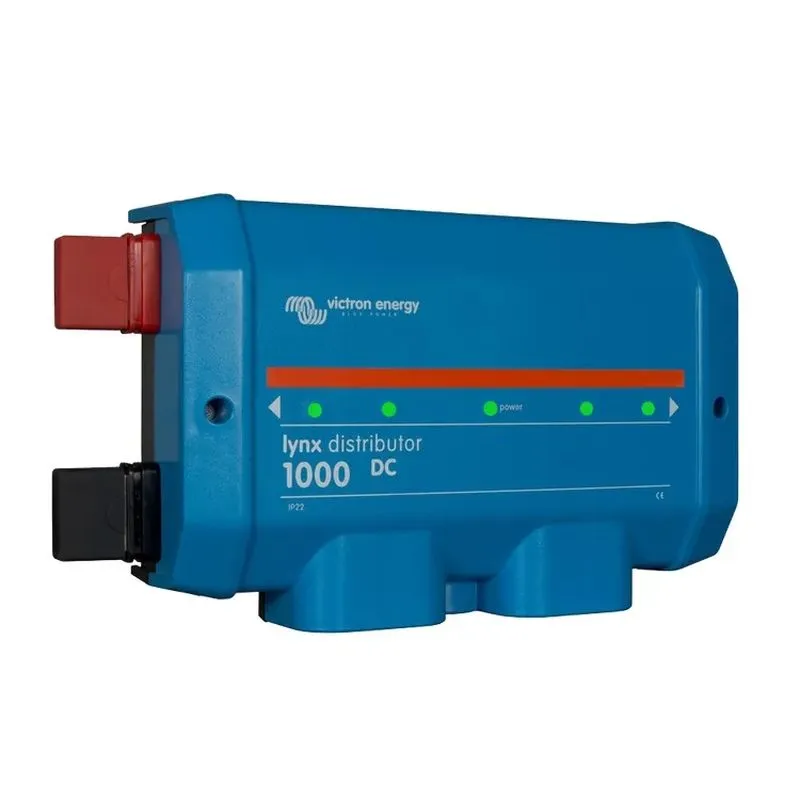

Ak je všetko v poriadku, svieti len centrálna zelená LED dióda. Ak je poistka poškodená alebo chýba, centrálna LED dióda a LED dióda poškodenej poistky sa rozsvietia na červeno.

Ak nepoužívate všetky pripojovacie svorky, musíte na ne nainštalovať poistky alebo prepojky, aby sa červené LED diódy vypli.

Poistky nie sú súčasťou dodávky.

Lynx Distributor nepodporuje priamu komunikáciu so zariadeniami GX pomocou protokolu VE.Can.
