Adaptívne trojstupňové nabíjanie

1. rýchle nabíjanie (Bulk)
2. absorpčné (Absorption)
3. udržiavacie (Float)

Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.

Maximálny povolený výkon panela u 12 V systémov je 220 Wp, u 24 V systémoch 440 Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

BatteryLife algoritmus

Adaptívne nabíjanie pre predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorej dôjde k odpojeniu záťaže až do stavu, kedy je dosiahnuté absorpčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia, pri ktorej dochádza k odpájaní záťaže. Týmto spôsobom môže dochádzať cca raz týždenne k plnému dobitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu. Navyše je k dispozícií aj programovateľný algoritmus pre nabíjanie batérie.

Zabudovaná ochrana

Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu. Regulátor obsahuje vnútornú teplotný senzor pre správnu úpravu nabíjacieho napätia.

Svetelná LED indikácia

• Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu
• Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie
• Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.


Možnosť voľby hodnôt napätia pre odpojenie a pripojenie záťaže

Naľavo od pripájanie kabeláže od batérií sú prítomné štyri výstupy. Kombináciou ich vzájomného prepojenia pomocou mostíka (jumpera) docielime žiadaného spôsobu odpájaní / pripájaní záťaže a nabíjanie batérie:

1. Bez mostíka - voľba tzv. BatteryLife algoritmus, teda spôsobu, kedy sa regulátor pravidelne snažia dobiť batériu do plného stavu. Pripojovacie a rozpojovacie napätia pre záťaž nie je konštantná, ale mení sa v závislosti na aktuálnej stavu nabíjania batérie. Významným spôsobom predlžuje životnosť batérie najmä u systémov, kde je spotreba energie väčší v porovnaní s jej výrobou.

2. Mostík (jumper) vložený medzi 3. a 4. pin

• Prevládania napätie záťaže 11,1 V (12 V systémy) alebo 22,2 V (24 V systémy)
• Opätovné pripojovacie napätie záťaže 13,1 V (12 V systémy) alebo 26,2 V (24 V systémy)

3. Mostík (jumper) vložený medzi 2. a 3. pin

• Prevládania napätie záťaže 11,8 V (12 V systémy) alebo 23,6 V (24 V systémy)
• Opätovné pripojovacie napätie záťaže 14,0 V (12 V systémy) alebo 28,0 V (24 V systémy)

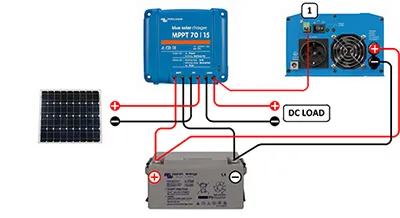

Výstupom pre napojenie záťaže možno ovládať (zapnuté / vypnuté) tiež vybrané typy meničov Victron, ktoré sú štandardne napojené priamo na batériu.

Technické parametre

• Pracovné napätie na batérii: 12,24V (automatické prispôsobenie)
• Maximálny prúd FV: 20A
• Záťažový prúd: 15A

• Automatické odpojenie záťaže: 15A

• Maximálny výkon FV poľa pri 12 V: 220 W

• Maximálny výkon FV poľa pri 24V: 440 W

• Maximálne napätie FV poľa naprázdno: 75V

• Maximálna účinnosť: 98%

• Spotreba energie: 10 mA

• Nízke napätie pri odpojení: 11,1V / 22,2V, alebo 11,8V / 23,6V, alebo algoritmus Battery Life

• Nízke napätie pri znovupripojení: 13,1V / 26,2V, alebo 14V / 28V, alebo algoritmus Battery Life

• Nabíjací algoritmus: adaptívny viacstupňový

• Rozsah pracovných teplôt: - 30 až + 60 °C (plný výstupný výkon do 40 °C)

• Vlhkosť: 95%, nekondenzujúca

• Farba: modrá (RAL 5012)

• Svorkovnice: 6 mm2 AWG10

• Stupeň krytia: IP43 (elektronické súčasti), IP22 (pripojovacie súčasti)

• Hmotnosť: 0,5 kg

• Rozmery: 100x113x40 (výška x dĺžka x hĺbka)
