Adaptívne trojstupňové nabíjanie

1. rýchle nabíjanie (Bulk)
2. absorpčné (Absorption)
3. udržiavacie (Float)

Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.

Maximálny povolený výkon panela u 12 V systémov je 135 Wp, u 24 V systémoch 270 Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

BatteryLife algoritmus

Adaptívne nabíjanie pre predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorej dôjde k odpojeniu záťaže až do stavu, kedy je dosiahnuté absorpčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia, pri ktorej dochádza k odpájaní záťaže. Týmto spôsobom môže dochádzať cca raz týždenne k plnému dobitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu. Navyše je k dispozícií aj programovateľný algoritmus pre nabíjanie batérie.

Svetelná LED indikácia

• Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu
• Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie
• Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.


Ďalšie vlastnosti

• Rozšírená elektronická ochrana. Ochrana proti prehriatiu, ochrana proti skratu a prepólovaniu FV panelov.
• Automatická detekcia systémového napätia 12, 24 alebo 48 V na strane batérií. Pri montáži preto vždy najskôr pripojte batériu a až následne panely.
• Vnútorný teplotný senzor pre teplotnú a napäťovú kompenzáciu nabíjacieho napätia.


Možnosť voľby hodnôt napätia pre odpojenie a pripojenie záťaže

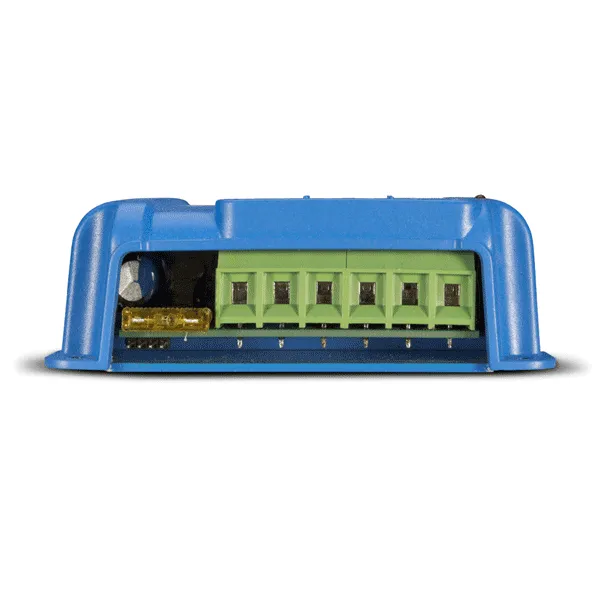

Naľavo od pripájania kabeláže od batérií sú prítomné štyri výstupy. Kombináciou ich vzájomného prepojenia pomocou mostíka (jumperu) docielime žiadaný spôsob odpájania/pripájania záťaže a nabíjania batérie:

1. Bez mostíka - voľba tzv. BatteryLife algoritmus, teda spôsobu, kedy sa regulátor pravidelne snaží dobiť batériu do plného stavu. Pripojovacie a rozpojovacie napätie pre záťaž nie je konštantné, ale mení sa v závislosti od aktuálneho stavu nabíjania batérie. Významným spôsobom predlžuje životnosť batérie najmä pri systémoch, kde je spotreba energie väčšia v porovnaní s jej výrobou.

2. Mostík (jumper) vložený medzi 3. a 4. pin

• Odpojovacie napätie záťaže 11,1 V (12 V systémy) alebo 22,2 V (24 V systémy)
• Opätovné pripojovacie napätie záťaže 13,1 V (12 V systémy) alebo 26,2 V (24 V systémy)

3. Mostík (jumper) vložený medzi 2. a 3. pin

• Odpojovacie napätie záťaže 11,8 V (12 V systémy) alebo 23,6 V (24 V systémy)
• Opätovné pripojovacie napätie záťaže 14,0 V (12 V systémy) alebo 28,0 V (24 V systémy)

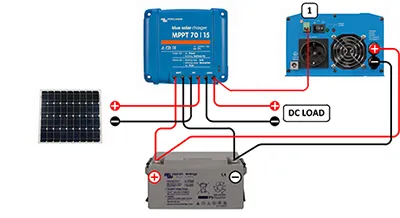

Výstupom pre napojenie záťaže je možné ovládať (zapnuté / vypnuté) tiež vybrané typy meničov Victron, ktoré sú štandardne napojené priamo na batériu.

Technické parametre

• Pracovné napätie na batérii: 12 / 24V Auto Select
• Menovitý nabíjací prúd: 10 A
• Maximálny FV výkon: 12V 135 W

• Maximálny FV výkon: 24V 270 W

• Maximálne FV napätie naprázdno: 75V

• Účinnosť: 98%

• Vlastná spotreba: 10 mA

• Nabíjacie napätie "absorpcia": 14,4 V / 28,8 V (nastaviteľná)

• Nabíjacie napätie "float": 13,8 V / 27,6 V (nastaviteľná)

• Nabíjací algoritmus: viacstupňový adaptívny

• Nízkonapäťová odpojenie batérie: 11,1 V / 22,2 V alebo 11,8 V / 23,6 V alebo Batterylife algoritmus

• Nízkonapäťová pripojenie batérie: 13,1 V / 26,2 V alebo 14 V / 28 V alebo Batterylife algoritmus

• Prevádzková teplota: -30 až + 60 ° C (na plný menovitý výkon až o 40 ° C)

• Ochrana batérie proti prepólovaniu: (poistka) Skrat na výstupe / Prehriatie

• Napájacie svorky: 6 mm² / AWG 10

• Krytie: IP22 (pripojovacie oblasť)

• Hmotnosť: 0,5 kg

• Rozmery: (V x Š x D) 100 x 113 x 40 mm
