Displej MPPT regulátorov Victron Energy
Displej MPPT regulátorov Victron Energy
Popis produktu
Displej MPPT regulátorov Victron Energy

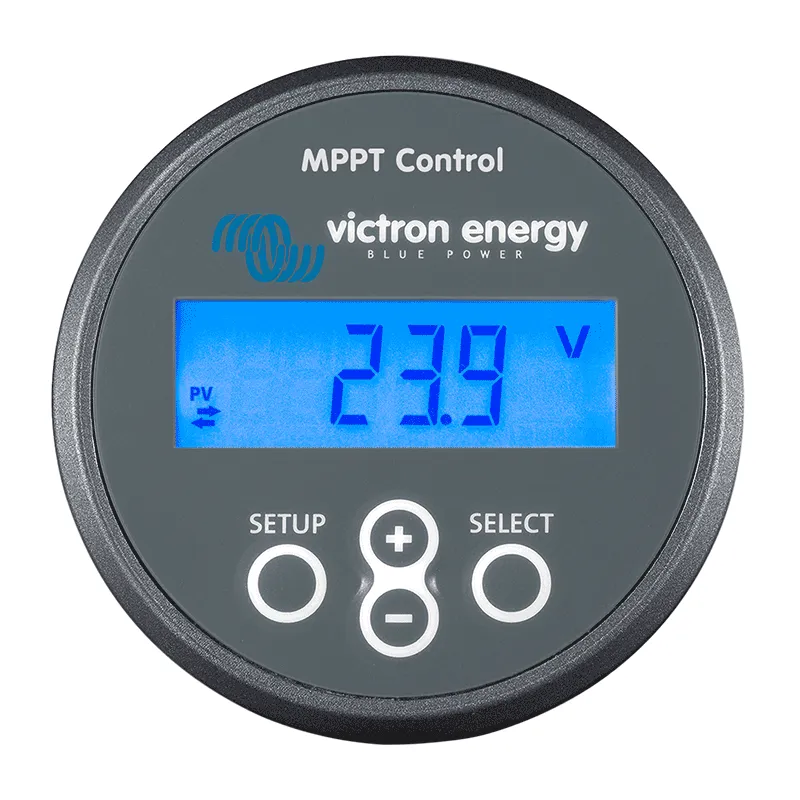

Modro podsvietený digitálny displej k Victron BlueSolar MPPT regulátorom pre sledovanie aktuálnych prevádzkových hodnôt, zobrazovanie histórie a nastavovanie prevádzkových parametrov regulátorov. Je určený pre všetky Victron BlueSolar MPPT regulátory s VE.Direct protokolom a 4-pinovým portom s výnimkou staršieho modelu MPPT 70/15 (už sa nevyrába).
Displej nie je určený pre veľké Victron BlueSolar MPPT regulátory 150/70 a 150/85 (iný komunikačný protokol, displej súčasťou regulátora).
VE.Direct kábel nie je súčasťou balenia. V prípade potreby si ho môžete zakúpiť u nás.
Zobrazované aktuálne hodnoty
- Výkon panelov (W)
- Napätie panelov (V)
- Solárne zisky daného dňa (kWh)
- Chybové hlásenie (ak je)
- Fáza dobíjania batérie
- Prúd do batérie (A)
- Napätie batérie (V)
- Stav DC výstupu z regulátora pre napájanie DC spotrebičov-zapnuté / vypnuté (ak je)
- Prúd odoberaný DC spotrebičmi (A, ak je).
Zobrazované historické dáta deň po dni za posledných 30 dní
- Solárne zisky (kWh)
- Maximálny dosiahnutý výkon na paneloch (W)
- Maximálne dosiahnuté napätie na paneloch (V)
- Maximálny dosiahnutý prúd do batérie (A)
- Maximálne dosiahnuté napätie na batérii (V)
- Minimálna dosiahnuté napätie na batériu (V)
- Doba trvania rýchlej fázy dobíjania v hodinách (BULK)
- Doba trvania absorpčnej fázy dobíjania v hodinách (absorption)
- Doba trvania udržiavacej fázy dobíjania v hodinách (FLOAT)
- Posledné štyri chybové hlásenia
Zobrazovaná historické dáta od začiatku fungovania alebo resetu
- Celkové solárne zisky od začiatku merania (kWh)
- Maximálne doterajšie namerané napätie z panelov (V)
- Maximálne doterajšie namerané napätie na batériu (V)
- Posledné štyri chybové hlásenia
Pomocou displeja možno regulátor parametrovo nastavovať
- Povolenie / nepovolene parametrového nastavovania regulátora (ochrana proti náhodnému alebo nepovolenému prenastavenie regulátora)
- Pracovné napätie batérie (pokiaľ nie je určené automaticky)
- Typ batérie
- Maximálny povolený nabíjací prúd (A)
- Maximálna kontinuálne doba trvania rýchle bázy nabíjanie (BULK)
- Maximálna kontinuálne doba trvania absorpčnej fázy nabíjania (absorption)
- Napätie na batérii pre prechod do absorpčnej fázy dobíjania (absorption)
- Napätie na batérii pre prechod do udržiavacej fázy dobíjania (FLOAT)
- Pracovný režim DC výstupu (ak je )
- Vymazanie historických údajov
- Uvedenie do továrenského nastavenia
- Nastavenie intenzity podsvietenia MPPT displeja
- Aktivácia trvalého zapnutia podsvietenia MPPT displeja
- Rýchlosť zmeny zobrazovaných údajov na MPPT displeji.
- Ďalej je zobrazovaná firmvérovú verzia a výrobné číslo regulátora aj samotného MPPT displeja.
Staršie už zakúpené MPPT regulátory nemusia ponúkať plný rozsah funkcií uvedených vyššie (najmä s firmvérovú verziou 1.15 a menej). Riešením môže byť aktualizácia existujúceho firmvéru. Plný rozsah funkcií je pri minimálnej firmvérovej verzii MPPT regulátora 1,17, ktorou disponujú všetky novo zakúpené MPPT regulátory.
Displej je napájaný primárne VE.Direct káblom napojeným na solárny MPPT regulátor. Druhou možnosťou je napojiť displej priamo na batériu káblom 2 x 1,5 mm2 a poistkou v celkovej dĺžke 1,5 m (súčasťou dodávky displeja). Tento kábel sa použije najmä na situácie, kedy je na MPPT regulátore nastavený režim nočného uspávanie, kedy nie je aktívny a nenapája ani displej.
Displej je určený pre zapustenie do steny alebo iného povrchu (napr. elektrokrabice, palubná doska). Ak je inštalačný prístup zo zadnej strany displeja, nemusí sa inštalovať čelný štvorcový kryt displeja. Displej je zozadu ukotvený skrutkovacie objímkou. Pokiaľ nie je inštalačný prístup zozadu, štvorcový čelný kryt fixuje displej na stene.
Technické parametre
- Napájacie napätie: 6,5-9V DC káblom priamo z batérie alebo 5V káblom z regulátora
- Vlastná spotreba: <4mA s nepodsvieteným displejom
- Rozsah prevádzkových teplôt: -20°C až 50°C
- Priemer zariadenia: 63mm
- Rozmery čelného štvorcového krytu: 69 x 69mm
- Priemer otvoru pre zapustenie displeja: 52mm
- Hĺbka displeja: 31mm
Na stiahnutie
Parametre
Technické parametre
| Výrobca | Victron Energy |
|---|---|
| Výrobca | Victron Energy |
| Váha vr. balenia | 0.2 kg |
