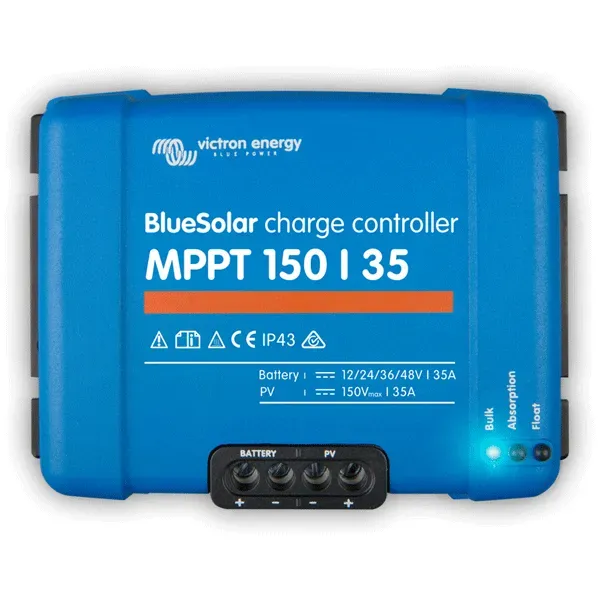

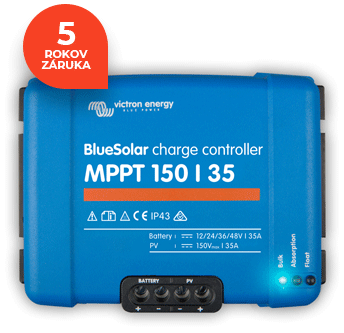

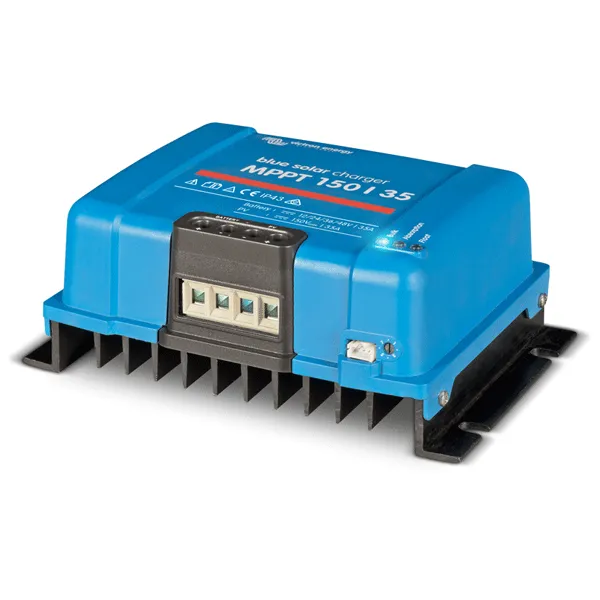

Rýchly MPPT regulátor nabíjania Victron Energy BlueSolar 150V 35A

MPPT solárne regulátory Victron Energy patrí medzi absolútnu svetovú špičku v tomto odbore.

  Ultra rýchle MPPT sledovanie.

Najmä pri zatiahnutej oblohe s kontinuálnou zmenou intenzity svitu sú vďaka tomuto regulátoru solárne zisky o 30% vyššie oproti klasickým PWM regulátorom alebo o 10% vyššie oproti pomalým MPPT regulátorom. Obzvlášť pri čiastočnom zatienení môžu byť dané dva i viac bodov maximálneho výkonu. Bežné MPPT regulátory majú snahu udržiavať výkon na lokálnom bode výkonu, čo ale nemusí zodpovedať optimálnemu (maximálnemu) bodu výkonu. Kompletné a podrobné nastavenie regulátora môžete naprogramovať cez PC s použitím kábla VE.direct na USB. Podrobný návod na konfiguráciu nájdete na victronenergy.com/live/ve.direct:mpptprefs

  Možnosť pripojenia externého Bluetooth adaptéru Smart Dongle

Rada regulátorov MPPT BlueSolar MPPT umožňuje pripojenie externého Bluetooth adaptéra s označením Smart Dongle
Tento externý BT adaptér prináša možnosť prepojenia Vášho inteligentného telefónu / tabletu s vaším solárnym regulátorom. Môžete monitorovať mnoho parametrov systému a historické štatistiky za Posledných 30 dní. Ďalej máte možnosť vykonávať nastavenie prevádzkových parametrov.

  Dodávka neobsahuje externý adaptér Smart Dongle

  Adaptívne trojstupňové nabíjanie

• 1. rýchle nabíjanie (Bulk)

• 2. absorpčné (Absorption)

• 3. udržiavacie (Float)

Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.

Maximálny povolený výkon panela pri 12 V systémoch 500 Wp, pri 24 V systémoch 1000 Wp a pri 48 V sytémoch 2000 Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

  BatteryLife algoritmus

Adaptívne nabíjanie pre predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorej dôjde k odpojeniu záťaže až do stavu, kedy je dosiahnuté absorpčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia, pri ktorej dochádza k odpájaní záťaže. Týmto spôsobom môže dochádzať cca raz týždenne k plnému dobitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu. Navyše je k dispozícií aj programovateľný algoritmus pre nabíjanie batérie.

  Zabudovaná ochrana

Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu. Regulátor obsahuje vnútornú teplotný senzor pre správnu úpravu nabíjacieho napätia.

  Upozornenie: Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 150V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov). Maximálny vstupný skratový prúd FV panelov nesmie prekročiť hodnotu 40A, inak môže dôjsť k trvalému poškodeniu.Nie je možné skombinovať daný regulátor s optimizérmi, v prípade takejto kombinácie hrozí nenávratné poškodenie regulátora.

  Svetelná LED indikácia

• Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu

• Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie

• Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.

  Ďalšie vlastnosti

• Rozšírená elektronická ochrana. Ochrana proti prehriatiu, ochrana proti skratu a prepólovaniu FV panelov.

• Automatická detekcia systémového napätia 12, 24 alebo 48 V na strane batérií. Pri montáži preto vždy najskôr pripojte batériu a až následne panely.

• Vnútorný teplotný senzor pre teplotnú a napäťovú kompenzáciu nabíjacieho napätia.

  Možnosť voľby hodnôt napätia pre odpojenie a pripojenie záťaže

Naľavo od pripájanie kabeláže od batérií sú prítomné štyri výstupy. Kombináciou ich vzájomného prepojenia pomocou mostíka (jumpera) docielime žiadaného spôsobu odpájaní / pripájaní záťaže a nabíjanie batérie:

1. Bez mostíka - voľba tzv. BatteryLife algoritmus, teda spôsobu, kedy sa regulátor pravidelne snažia dobiť batériu do plného stavu. Pripojovacie a rozpojovacie napätia pre záťaž nie je konštantná, ale mení sa v závislosti na aktuálnej stavu nabíjania batérie. Významným spôsobom predlžuje životnosť batérie najmä u systémov, kde je spotreba energie väčší v porovnaní s jej výrobou.
2. Mostík (jumper) vložený medzi 3. a 4. pin
- Prevládania napätie záťaže 11,1 V (12 V systémy) alebo 22,2 V (24 V systémy)
- Opätovné pripojovacie napätie záťaže 13,1 V (12 V systémy) alebo 26,2 V (24 V systémy)
3. Mostík (jumper) vložený medzi 2. a 3. pin
- Prevládania napätie záťaže 11,8 V (12 V systémy) alebo 23,6 V (24 V systémy)
- Opätovné pripojovacie napätie záťaže 14,0 V (12 V systémy) alebo 28,0 V (24 V systémy)

Výstupom pre napojenie záťaže možno ovládať (zapnuté / vypnuté) tiež vybrané typy meničov Victron, ktoré sú štandardne napojené priamo na batériu. Modely SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modely radu SINUX Phoenix C a menič / nabíjačka MultiPlus C vyžadujú zariadenia Diaľkové ovládanie meniča, modely meničov SINUS Phoenix 12/800, 24/800 , 12/1200 a 24/1200 toto rozhranie nepotrebujú. Zapojenie pozri schémy vo fotogalérii.

  Technické parametre

• Pracovné napätie na batérii: 12, 24 alebo 48 V (automatické prispôsobenie)

• Maximálny prúd: 35 A

• Maximálny výkon FV poľa pri 12 V: 500 W

• Maximálny výkon FV poľa pri 24 V: 1000 W

• Maximálny výkon FV poľa pri 48 V: 2000 W

• Maximálne napätie FV poľa naprázdno: 150 V (150V je absolútne maximum pri nízkych teplotách, pri bežnej prevádzke doporučujeme maximálne 145V)

• Maximálna účinnosť: 98%

• Spotreba energie: 0,01 mA

• Absorpčná napätie: továrni nastavené 14,4 V / 28,8 V / 57,6 V

• Udržiavacia napätie: továrni nastavené 13,8 V / 27,6 V / 55,2 V

• Nabíjací algoritmus: adaptívne viacstupňový

• Teplotná kompenzácia nabíjacieho napätia: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)

• Ochrana:

• - Opačnej zapojenie polarity batérie (poistka)

• - Skrat na výstupe

• - Vysoká teplota

• Rozsah pracovných teplôt: - 30 až + 60 ° C (plný výstupný výkon do 40 ° C)

• Vlhkosť: 95%, nekondenzujúca

• Farba: modrá (RAL 5012)

• Svorkovnice: 13 mm2

• Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)

• Hmotnosť: 1,25 kg

• Rozmery: 130 x 186 x 70 mm (výška x dĺžka x hĺbka)

  Aplikácia VictronConnect

Aplikácia VictronConnect vám umožňuje získať živé informácie o stave a konfigurovať produkty Victron.
