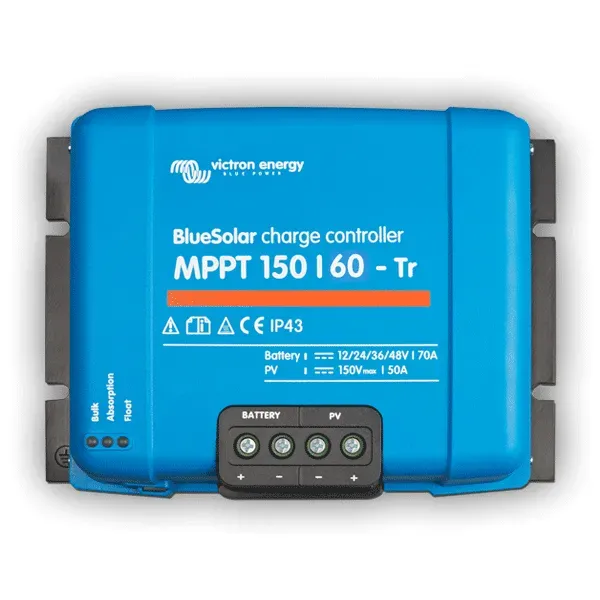

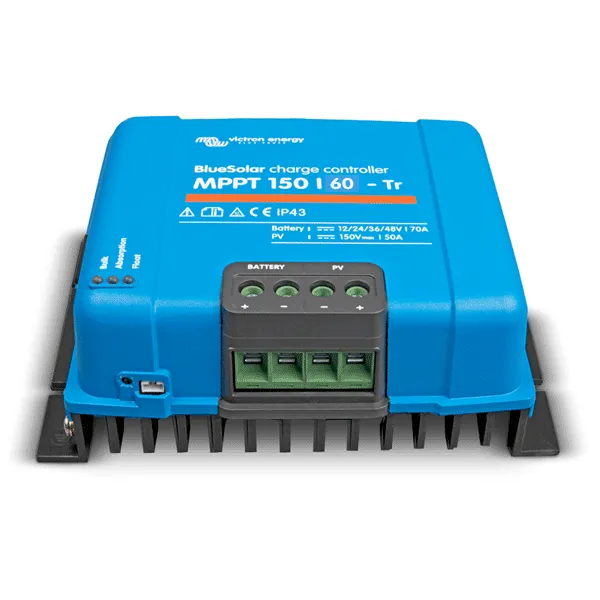

MPPT regulátor nabíjania Victron Energy BlueSolar 150V 60A -TR

MPPT regulátor nabíjania Victron Energy BlueSolar 150/60-Tr

Správnu voľbu vášho BlueSolar regulátora podľa parametrov fotovoltaického poľa si overte v našom konfigurátore tu.
MPPT solárne regulátory Victron Energy patria medzi absolútnu svetovú špičku v tomto odbore.

  Ultra rýchle MPPT sledovanie.

  Adaptívne trojstupňové nabíjanie:

• 1. rýchle nabíjanie (Bulk)
• 2. absorpčné (Absorption)
• 3. udržiavacie (Float)

Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.

Maximálny povolený výkon panela u 12 V systémov je 860 Wp, u 24 V systémov 1720 Wp a u 48V systémov 3440Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.

  BatteryLife algoritmus

Adaptívne nabíjanie pre predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorej dôjde k odpojeniu záťaže až do stavu, kedy je dosiahnuté absorpčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia, pri ktorej dochádza k odpájaní záťaže. Týmto spôsobom môže dochádzať cca raz týždenne k plnému dobitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu. Navyše je k dispozícií aj programovateľný algoritmus pre nabíjanie batérie.

  Zabudovaná ochrana

Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu. Regulátor obsahuje vnútornú teplotný senzor pre správnu úpravu nabíjacieho napätia.

  Upozornenie: Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 150V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov). Nie je možné skombinovať daný regulátor s optimizérmi, v prípade takejto kombinácie hrozí nenávratné poškodenie regulátora.

  Svetelná LED indikácia:

• Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu
• Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie
• Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.

  Ďalšie vlastnosti

• Rozšírená elektronická ochrana. Ochrana proti prehriatiu, ochrana proti skratu a prepólovaniu FV panelov.

• Automatická detekcia systémového napätia 12, 24 alebo 48 V na strane batérií. Pri montáži preto vždy najskôr pripojte batériu a až následne panely.

• Vnútorný teplotný senzor pre teplotnú a napäťovú kompenzáciu nabíjacieho napätia.

  Možnosť voľby hodnôt napätia pre odpojenie a pripojenie záťaže

Naľavo od pripájanie kabeláže od batérií sú prítomné štyri výstupy. Kombináciou ich vzájomného prepojenia pomocou mostíka (jumpera) docielime žiadaného spôsobu odpájaní / pripájaní záťaže a nabíjanie batérie:

1. Bez mostíka - voľba tzv. BatteryLife algoritmus, teda spôsobu, kedy sa regulátor pravidelne snažia dobiť batériu do plného stavu. Pripojovacie a rozpojovacie napätia pre záťaž nie je konštantná, ale mení sa v závislosti na aktuálnej stavu nabíjania batérie. Významným spôsobom predlžuje životnosť batérie najmä u systémov, kde je spotreba energie väčší v porovnaní s jej výrobou.
2. Mostík (jumper) vložený medzi 3. a 4. pin
- Prevládania napätie záťaže 11,1 V (12 V systémy) alebo 22,2 V (24 V systémy)
- Opätovné pripojovacie napätie záťaže 13,1 V (12 V systémy) alebo 26,2 V (24 V systémy)
3. Mostík (jumper) vložený medzi 2. a 3. pin
- Prevládania napätie záťaže 11,8 V (12 V systémy) alebo 23,6 V (24 V systémy)
- Opätovné pripojovacie napätie záťaže 14,0 V (12 V systémy) alebo 28,0 V (24 V systémy)

Výstupom pre napojenie záťaže možno ovládať (zapnuté / vypnuté) tiež vybrané typy meničov Victron, ktoré sú štandardne napojené priamo na batériu.

  Technické parametre

• Pracovné napätie na batérii: 12,24  alebo 48 V (automatické prispôsobenie)
• Maximálny prúd: 60 A
• Maximálny výkon FV poľa pri 12 V: 860 W
• Maximálny výkon FV poľa pri 24 V: 1720 W
• Maximálny výkon FV poľa pri 48 V: 3440 W
• Maximálne napätie FV poľa naprázdno: 150 V (150V je absolútne maximum pri nízkych teplotách, pri bežnej prevádzke doporučujeme maximálne 145V)
• Maximálna účinnosť: 98%
• Spotreba energie: 10 mA
• Absorpčná napätie: továrni nastavené 14,4 V / 28,8 / 57,6 V
• Udržiavacia napätie: továrni nastavené 13,8 V / 27,6 / 55,2V
• Nabíjací algoritmus: adaptívny viacstupňový
• Teplotná kompenzácia nabíjacieho napätia: -16 mV / °C (12 V), - 32 mV / °C (24 V)
• Rozsah pracovných teplôt: - 30 až + 60°C (plný výstupný výkon do 40°C)
• Vlhkosť: 95%, nekondenzujúca
• Farba: modrá (RAL 5012)
• Svorkovnice: 35 mm2
• Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)
• Hmotnosť: 3 kg
• Rozmery: 185 x 250 x 95 mm
